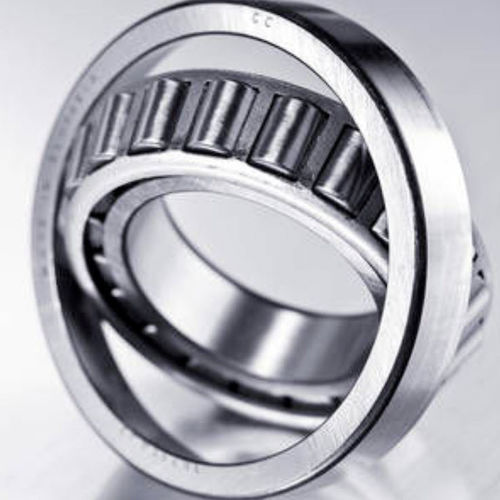

円錐ころ軸受 3 series

垂直方向軸方向2 列

円すいころ軸受は、軸の軸線に対して斜めの力を吸収するため、特に組合せ荷重の負荷に適しています。外輪につばがないため、軸受の分解が可能です。しかし、この軸受は、一方向のアキシャル荷重しか吸収することができません。このため、複列円すいころ軸受や円すいころ軸受を対向させて、X配列やO配列で使用することが多い。 接触角 接触角は、アキシアル荷重の許容範囲を決める重要な要素で、角度が大きいほど、軸受はより高いアキシアル荷重を受けることができるようになります。ほとんどのシリーズでは、接触角は10°～16°です。313シリーズと323シリーズは、接触角が約30°と大きく、非常に高いアキシャル荷重を受けることができます。 ベアリングの配置 円すいころ軸受は、通常、2個1組でXまたはOの配列で使用されます。 アバットメントの寸法とラジアル方向の振れ精度は、転がり軸受の寿命と機能に決定的な影響を及ぼします。したがって、シャフト、ハウジングおよび軸受公差の選定は、常に事前に確認する必要があります。 以下の公差クラスがあります。 -標準公差は在庫があります。P0/PN -特殊公差P6, P5 円すいころ軸受は、鋼板製保持器のみを使用します。 保持器は、平坦な面より横方向に突出しているため、接続寸法を守る必要があります。 使用条件に合わせた潤滑油の選定は、良い意味でも悪い意味でも、寿命に大きく影響します。
