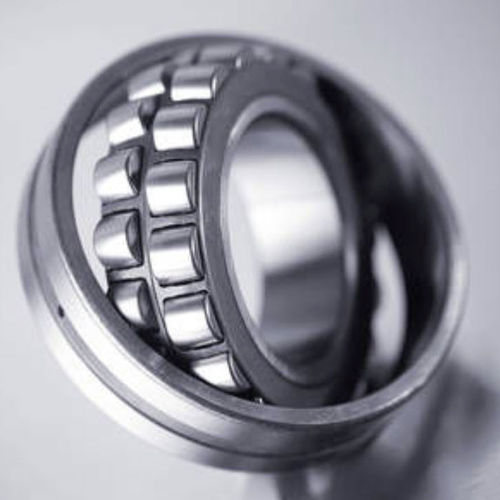

球面ころ軸受 213 series

2 列スチール製高温

自動調心ころ軸受は、2列の球状に形成された転動体が、球状の外輪の中で転がる仕組みになっている。内輪の軌道面は、転動体を確実に支持するために転動体側に傾いている。外輪の軌道面が中空球面であるため、内輪は外側に旋回し、軸のミスアライメントをある程度補正することができる。 ベアリングのクリアランスは、Cマーク（C0, C2, C3 ...）によって識別されます。 C0/CN：標準的なベアリングのすきまクラス。通常、このマークは省略されます。 C2：軸受すきまが小さくなる C3: C0/CNより高いすきま C4: C3よりも高い軸受すきま。特に振動機や振動スクリーン用軸受に使用されます。 C5: C4より高い軸受すきま。特に高温用軸受に使用されます。 円錐自動調心ころ軸受は、アダプタスリーブまたは引き出しスリーブを用いてシャフトに固定されます。締め付けトルクは、軸受のクリアランスが許容できないほど小さくならないように注意します。取り付け後、軸受の動きやすさを確認する必要があります。 C0/CNの軸受すきまでも、自動調心ころ軸受の確実な取り付けを可能にする、変位経路の測定と連動した油圧ナットによる取り付け制御の可能性はいろいろあります。より詳細なコンサルティングは、当社のアプリケーションエンジニアリングチームを通じて行うことができます。 C3設計は、ベアリングクリアランスの増加により、より強い締め付けトルクが可能になるため、アダプタースリーブでの取り付けをお勧めします。
