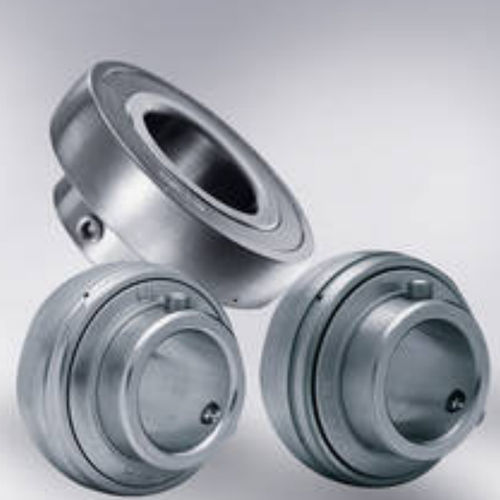

ボール状軸受 UC

深溝球面インサート

ベアリングインサートは、ハウジングに取り付けるための深溝玉軸受で、経済的なソリューションです。外輪が球面になっているベアリングは、シャフトの静的なミスアライメントを補正することができます。設計は、固定方法、保持力、取り付けの容易さなどの点で異なっています。ベアリングインサートは、多様な設計と特殊な特性により、技術的にも経済的にも用途に応じた最適なものを提供することができます。 Sタイプベアリング 偏心輪付きベアリングインサートは、一般的にSタイプベアリングと呼ばれています。偏心輪を回転させながら軸に固定し，グラブネジで固定する。この「クランプ」によって内輪がわずかに変形するため，高速回転時のラジアル振れ精度が高くなる。この設計はヨーロッパのメーカーに好まれているが、機械部品が多く、内輪の加工も高価なため、価格も高くなる。このため，S形軸受の偏心輪が緩みやすく，交互に回転させるのには不向きである。 BPSSによるベアリングインサート BPSSとは "Bullet Point Set Screw "の略で、ボールプレッシャーねじを改良したものである。特殊な設計により自己拡張が可能で、強い振動がある場合でも確実なはめ合いが保証される。同時に、締め付けによる内輪の変形が著しく少なく、ラジアル方向の振れ精度が保たれる。 密封性が不十分な場合、外部環境条件によって走行特性やベアリングの寿命が極端に損なわれることがある。
