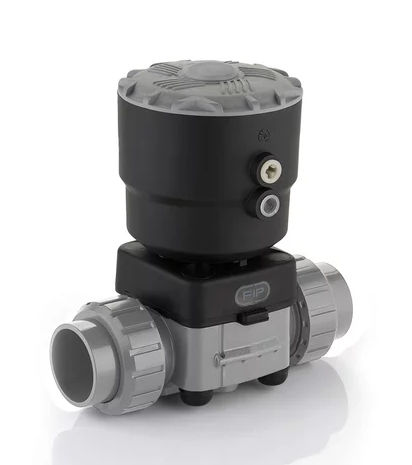

ダイヤフラム式バルブ DKBDC/CP

空気操作制御化学製品用

空気圧作動式ダイヤフラムバルブ、オス端は溶媒溶接用、メートルシリーズ。ノーマルクローズ機能。 新しい DKB/CP ダイヤフラムバルブは、信頼性と長寿命が要求される過酷な使用条件ではない場合に最適なソリューションです。ボディの新しい内部形状は、流量を増加させ、流量調整曲線の最適な直線性を確保することで、流体の動的効率を最適化します。DKB/CPは非常にコンパクトで軽量です。 新型 DKB/CP ダイヤフラムバルブは PP-GR 製のピストンアクチュエータを採用し、シンプルな設計で本質的な性能を確保しています。 主な特徴 PP-GR製のコンパクトで軽量なピストン。化学的腐食性の高い環境でのヘビーデューティー用途に最適で、横方向への膨張がなくゴムの完全な圧縮を保証するダイアフラム周辺封じ込めシステムを備えています。 高強度IXEF®製ピストン。外面の高品質仕上げにより、シール上の完璧な摺動性を保証し、操作部のメンテナンス無しで長寿命を実現します。 高強度ステンレス製ステム、ダブルシール O リング。操作部軸とダイアフラム間のフローティングピン接続により、集中荷重を防ぎ、シール性を向上させ、寿命を延ばします。 操作部には、ピストンにかかる荷重を均一に分散させるため、放射状に配置された4つの独立したカートリッジスプリングを装備。 二重機能メインガスケット。ピストンシール：ガスケットは動かず、ピストンの代わりにアクチュエータシリンダにしっかりと固定されます。外部シール：ボンネットとシリンダー間のねじ継手の上に配置されたガスケットは、カップリングがアクチュエータ内部の圧力によってストレスを受けないようにします。
