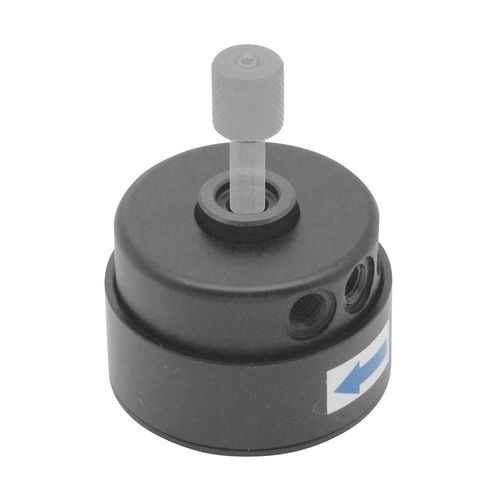

メカニカル引きクランプ QLPD series

このユニークなクランプは、繰り返し加工作業において、非常に迅速かつ確実な固定を提供します。クランプベースと、クランプする部品の厚みに応じてカスタマイズされたピンで構成されています。ハンドルを1/4回転させると、ベースクランプがピンを下方に引き、所定の位置に固定します。 4つのネジと2つの位置決め穴により、確実な固定と正確な位置決めが可能です。上面への取り付けと高さ調節が可能な取り付けベースもあります。推奨ワークピース公差は、150モデルが+/-.3 mm、200モデルが+/-.5 mmです。本体とカムは4140合金鋼製で、熱処理後、黒酸化仕上げ。ハンドルシャフトは1045合金鋼製で、黒色酸化仕上げ。ボールノブはプラスチック製。
