特徴

特性
メカニカル

詳細

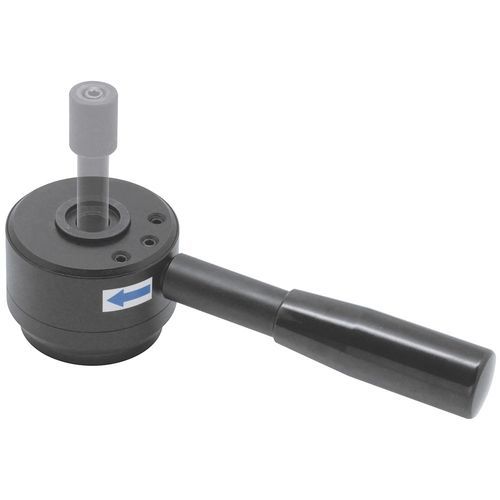

より重いワークや加工負荷用に設計されています。ユーザー改造のクランプピンまたは標準クランプスクリューで使用します。このクランプは標準プルクランプに似ていますが、より重いワークや加工負荷用に設計されています。ユーザー改造のクランプピンまたは標準クランプスクリューと組み合わせて使用するように設計されています。ハンドルを回転させることで、クランプがピンまたはスクリューを下方に引き、所定の位置に固定します。 4本のネジと位置決めピン穴により、クランプの確実な固定と正確な位置決めが可能です。上面取り付け用の取り付けベースもあります。クランプにはハンドル取り付け用の穴が3つあります。推奨ワークピース厚み公差は、400シリーズが±0.5mm、500シリーズが±0.8mmです。最大ハンドル荷重は134ポンドです。本体とクランプリングは4140合金鋼製。ハンドル・シャフトは1045合金鋼製。部品は熱処理され、黒色酸化物仕上げ。ハンドルは黒色プラスチック。

---

ビデオ

カタログ

この商品のカタログはありません。
