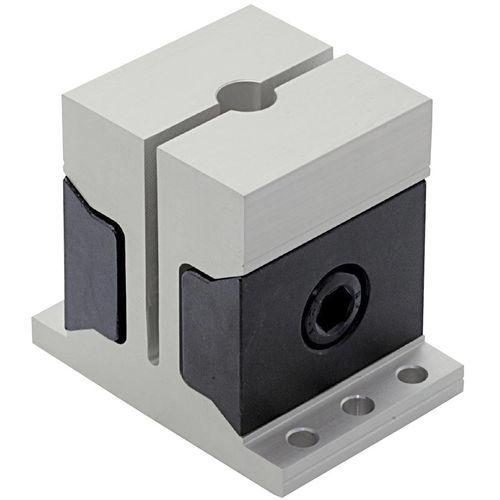

ODホールディングクランプ - スクエアウェッジスタイル (CP124)
この外径クランプは、細いワークピースの外周を保持することができます。アルミニウム製のジョーは、輪郭のある部品や異形の部品に特注でフィットするよう加工できるよう設計されています。クランプを締め付けると、両方のジョーが中心に向かって動き、円周上のワークをクランプします。これらのクランプは+/-0.08mmの部品繰り返し精度を可能にします。クランプストロークは0.5mmです。
本体はSAE-4140合金鋼製で、黒色酸化皮膜仕上げの焼き入れが施されています。ジョーはアルミニウム製で、ナチュラルアルマイト仕上げです。クランプにはロックボタンと位置決めピンが付属しています。
---
