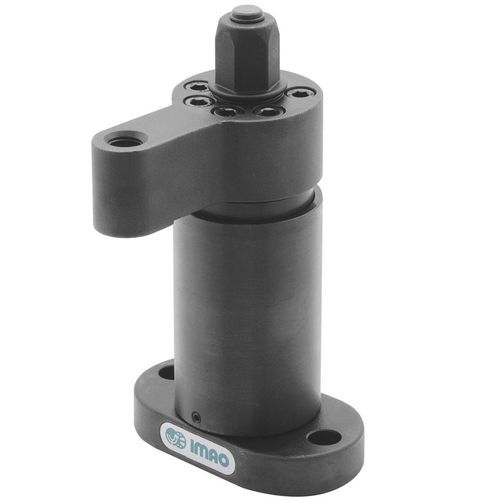

このスイングクランプは、所定の位置でスイングし、ワークピースをまっすぐ下向きにクランプします。クランプを解除する際、アームは90度スイングし、ワークの取り外しや配置が簡単に行えます。内部のスパイラル溝により、クランプとアンクランプの両方の動作で、クランプアームが正回転します。
このクランプは、ロボットがナットランナーを使用するロボット化された生産ラインで使用するように設計されています。トルク設定可能なインパクトレンチを使用してクランプを操作することもできます。クランプアームの先端にはタップが付いており、クランプチップを取り付けることができます。ボディとシャフトは4140合金鋼製。クランプアームは1045合金鋼。部品は黒酸化仕上げで熱処理されています。Rで終わる部品はクランプ方向が時計回り、Lで終わる部品番号はクランプ方向が反時計回りです。
---
