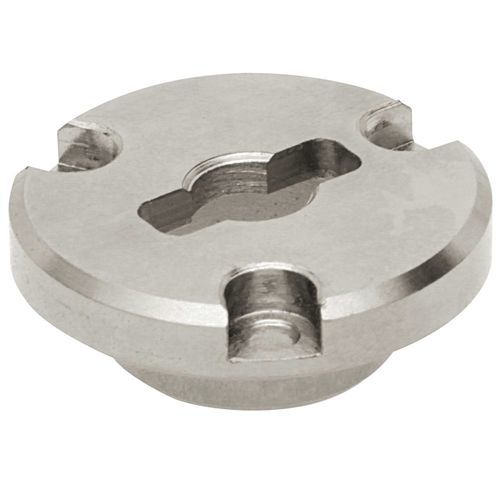

4分の1回転ファスナ― QCTH0525-B

4分の1回転ファスナ― - QCTH0525-B - Fixtureworks
4分の1回転ファスナ― - QCTH0525-B - Fixtureworks
4分の1回転ファスナ― - QCTH0525-B - Fixtureworks - 画像 - 2
4分の1回転ファスナ― - QCTH0525-B - Fixtureworks - 画像 - 3
4分の1回転ファスナ― - QCTH0525-B - Fixtureworks - 画像 - 4
お気に入りに追加する
商品比較に追加する


詳細

ファスナーの抜き差しが頻繁に行われるクイックチェンジアプリケーションにおいて、積極的にロックします。作業者による締め付けの過不足をなくし、一貫した締め付け力を可能にします。ファスナーQCTH、QCTHL、QCTHH&QCTHAと一緒に使用するように設計されています。 ファスナーはフィクスチャーに取り付けられ、リセプタクルはベースに取り付けられます。ファスナーがリセプタクルに挿入されると、ファスナーのピンがリセプタクルの溝と一直線に並ぶ。ファスナーのスプリングは、フィクスチャ ーの厚さの範囲に対応する。ノブを1/4回転させると、ファスナーの位置が合 わせられ、固定される。ファスナーには「ON」と「OFF」のインジケータがあり、固定ピンの位置を示します。位置決めピンと併用することで、非常に正確な位置決めが可能です。 埋め込みスタイルは、ブラインドホールでの取り付けを可能にし、付属の3つのソケットヘッド・キャップ・スクリュー(M3x0.5 - 長さ6mmまたはM2x0.4 - 長さ5mm)で取り付けます。無電解ニッケルメッキ仕上げの4140合金鋼製。 素早い交換が可能で、様々な用途に最適!

---

ビデオ

カタログ

*価格には税、配送費、関税また設置・作動のオプションに関する全ての追加費用は含まれておりません。表示価格は、国、原材料のレート、為替相場により変動することがあります。
