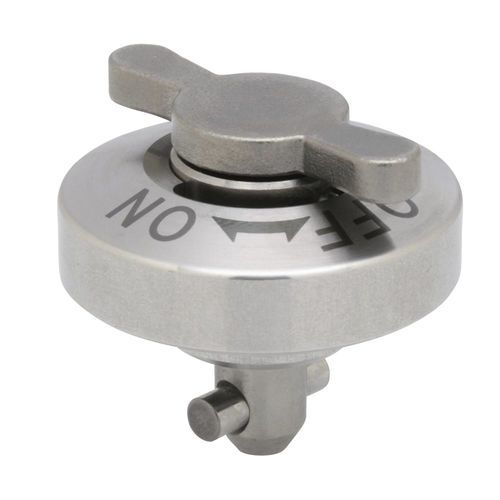

4分の1回転ファスナ― QCTHL0525-10S

ファスナーの抜き差しが頻繁に行われるクイックチェンジアプリケーションにおいて、積極的にロックします。締め付け力を一定に保つことができるため、作業者による締め付けの過不足を防ぎます。カムリセプタクルQCTH-B、QCTH-Nと組み合わせて使用するよう設計されています。スペーサーはQCASPシリーズでお求めいただけます。 ファスナーは固定具に取り付けられ、リセプタクルは ベースに取り付けられます。ファスナーをリセプタクルに挿入すると、ファスナー のピンがリセプタクルの溝に合う。ファスナーのスプリングは、フィクスチャ ーの厚さの範囲に対応する。ノブを1/4回転させると、ファスナーの位置が合 わせられ、固定される。ファスナーには「ON」と「OFF」のインジケータがあり、固定ピンの位置を示します。位置決めピンと併用することで、非常に正確な位置決めが可能です。 本体は300ステンレス鋼製で、無電解ニッケルメッキ仕上げです。ピンは304ステンレス鋼製です。ノブはステンレス製です。スプリングはA877スチール製です。取付用ソケットネジ3本が付属しています（長さM3X0.5 - 6 mmまたは長さM2X0.4 - 5 mm）。リセプタクルは、薄板タイプと埋込タイプの2 種類の取付方法があり、別途注文する必要がある。 クイックチェンジオーバー、多様なアプリケーションに対応！
