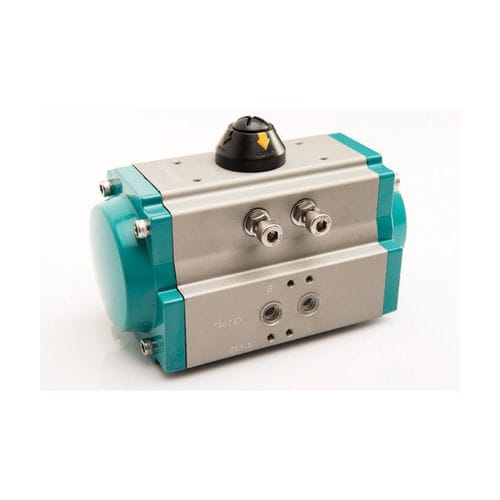

空圧バルブアクチュエータ PA

90°ラック&ピニオン複動式

-最低100万回の動作テスト済み。 -ISO5211に準拠したダイレクトバルブマウント -バルブ位置の目視確認が可能 -押出アルミニウムボディ、50ミクロン硬質アルマイト処理。 -耐腐食性 -最小500時間の塩水噴霧試験 -スプリングリターンモデルは、プリプレススプリングカートリッジを使用します。 -メス型ダブルスクエア出力ドライブ -ナムール製直付けソレノイドバルブ用マウンティングパッド -トップマウントアクセサリー用の標準的なVDI/VDE 3845取り付け。 用途 フラップコンエアアクチュエーターは、一般的に1/4回転ボールバルブ、バタフライバルブ、プラグバルブの操作に使用されます。また、ダンパーのように 90 度回転が必要な場所にも使用できます。標準的な ISO 5211/DIN 3337 取付寸法とダブルスクエアメス出力ドライブにより、迅速かつ容易に設置できます。アクチュエータの動作温度範囲は、-20～80°です。 操作方法 複動形操作部は、開くときに空気圧を必要とし、閉じるときに空気圧を必要とします。スプリングリターン式は、フェールセーフのため、空気圧で開き、スプリングを利用して閉じる操作部です。通常、複動形操作部の制御には4ウェイパイロットバルブ、スプリングリターン形操作部には3ウェイパイロットバルブが使用されます。パイロット・エアは、ろ過されたもの、乾燥したもの、または潤滑油の入ったものを使用します。出力ドライブは、アクチュエータの上面から見て反時計回りに回転して開きます。
