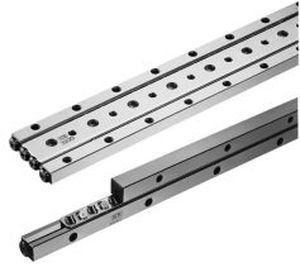

ローラーリニアシールド NV

彼はNVを滑った スライドウェイNVタイプは、精密に研磨されたレールと、スタッドローラーと精密ローラーを内蔵したRリテーナーで構成されています。レールはスタッドローラがスムーズに動くように最適に設計されており、Rリテーナに内蔵されたスタッドローラと精密ローラにより、軌道面とローラ間のスリップがなく、摩擦抵抗の少ない動きを実現します。 高剛性・高負荷容量 ボールエレメントに比べ、ローラーは接触面積が大きく、弾性変形が少ないため、NV型スライドウェイは高剛性・高負荷容量です。 NVレールの新設計により、ローラーの接触面積が30～58％増加しました。ローラーピッチを狭くすることで、有効ローラー数を増やしています。これにより、NVタイプの定格荷重はSVタイプの1.3～2.5倍となります。 スライドウェイNV、SV、SVW、スライドテーブルSVT SV、SVWタイプは、精密研削レールと精密ケージドローラで構成されています。ケージドローラーは再循環しないため、摩擦抵抗の変動はわずかです。また、静摩擦抵抗と動摩擦抵抗の差も最小です。 SVT型スライドテーブルは、SV型スライドウェイを精密に加工されたスチール製テーブルとベッドで挟み込みます。SVTSタイプは、耐食性に優れたSVSタイプのスライドウェイを、精密に加工されたアルミ製テーブルとベッドで挟み込んだものです。
