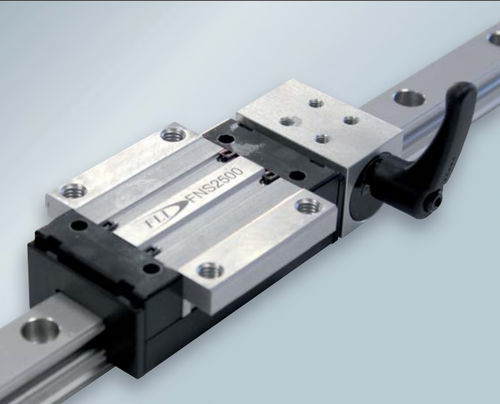

ボール状リニアガイド FNS / GNS

スライド15 mm20 mm

FNSシリーズとGNSシリーズのプロファイルレールと精密ボールガイドは、あらゆるタイプの直線運動用に特別に設計されているため、ほとんどのタイプの機械での使用に適しています。レールは鍛造アルミニウム製で、スライドのステンレス鋼ボールの軌道面として、2本のプレス硬化ステンレス鋼軸を備えています。 GNSおよびFNSリニアガイドの利点は以下の通りです： - ガイドとガイドレールは、軽量で耐食性に優れている。 - 特に軽量、コンパクト設計で、スチール製に比べ60%の軽量化。 - スチール製ボールガイドと同じ取付寸法（DIN 645 part 1 に準拠した取付も可能）。 - 設計上、平行度や高さ偏差が大幅に改善され、未加工の取り付け面にも部分的に取り付け可能。 - 標準的なスチール製ガイドに比べ、耐腐食性に優れています。 - 工場での最初の潤滑により、長期間の潤滑が保証されます。 - 精度クラスと予圧に関係なく、ガイドとレールは常に問題なく交換可能。 - ガイドレールとキャリッジには2つの基準面があり、組み立てが簡単です。 速度Vmax = 2 m/s 加速度A max = 30 m/s² (最大) 温度Tmax = 60°C これらの制限により、特に軽機械工学、ハンドリング技術、組立技術、プラント建設、リフティング技術、手動移動システム、機械被覆、ドア・窓技術、木工機械、DIYなど、幅広い用途が広がります。
