しなやかな動き - 新設計のボール循環システムは、柔軟で規則正しい動きを可能にする。
高精度 - 当社の全製品が高精度(H)になりました。
リニアガイドウェイブロック - サイズと固定方法の選択肢が大幅に広がり、より多くの供給が可能になりました。
リニアガイドレール - メンテナンスを容易にするため、レールは同じサイズのすべてのブロックに対応します。
TRH-FN/FL - ワイドキャリッジ - 標準荷重
TRH-FE - ワイドキャリッジ - 標準荷重
TRS-VN - 狭幅キャリッジ / 低荷重 - 重荷重
TRC-VE - ナローキャリッジ / 高 - 重量物用
TRC-VL - ナローキャリッジ / 高 - 標準荷重
TRS-VE - ナローキャリッジ / 低 - 非常に重い荷重
TRS-VS - ナローキャリッジ / 低 - 標準荷重 - 固定穴2つ
TRH-VE - ナロー・キャリッジ / 高 - 重量荷重
TRH-VL - ナロー・キャリッジ / 高 - 標準荷重
TRH-FE - ワイドキャリッジ - 重量物用

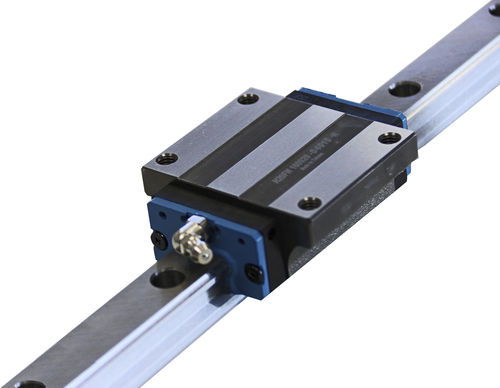

リニアガイドウェイは、ボールやローラーなどの転動体を利用した直線運動の一種です。レールとブロックの間に循環転動体を使用することで、リニアガイドウェイは高精度の直線運動を実現します。
従来のスライドに比べ、リニアガイドウェイの摩擦係数はわずか1/50です。
レールとブロック間の拘束効果により、リニアガイドウェイは上下左右両方向の荷重を受けることができます。
潤滑:
当社のリニアガイドウェイは、全製品の先端にグリスアップニップルを装備しています。横方向への取り付けは、ニップルを非基準側に取り付けることをお勧めします。
シール
標準では、すべてのリニアガイドウェイは、エンドシールとボトムシールを持っています。
---
