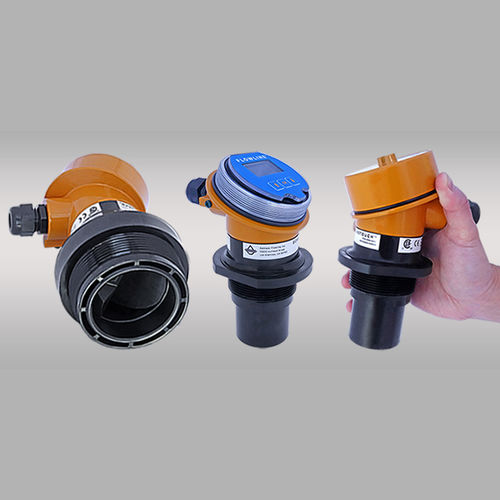

超音波レベルトランスミッタ EchoTouch® US series

水用排水用オイル用

本質安全防爆仕様の反射型超音波レベルトランスミッタは、4～20mAのアナログ信号出力で最大12mまでの連続レベル測定が可能で、内蔵の押しボタン式ディスプレイモジュールやWebCalソフトウェアで設定できます。この非接触式液面センサーには、独自の Reflective Technology™ が採用されており、結露した環境でも信頼性の高いレベル測定が可能です。このセンサーは、化学物質、水、廃水、オイルなどの非発泡性で軽度の蒸気を含む媒体を扱うバルクタンクにお選びください。典型的なアプリケーションとしては、バルクストレージ、中和タンク、クラリファイヤー、廃液サンプなどがあります。 特徴 Reflective Technology™（反射技術）により、結露があっても確実に測定可能 耐腐食性のPVDFトランスデューサとアルミニウム製の筐体 限られたスペースでの使用に適した狭い3インチ（7.6cm）のビーム幅 LCDディスプレイは、レベルをインチ、メートル、スパンのパーセントで表示 フェイルセーフ信号出力を選択できるフェイルセーフ診断機能 押しボタン式ディスプレイまたはWebCalソフトウェアによる設定 リフレクト 結露は、液体レベルのアプリケーションで最も一般的な変数です。結露は、水平トランスデューサを備えた超音波センサの音響信号を減衰させ、信号強度と S/N 比を最大 50% 低下させ、測定の信頼性を大幅に低下させます。Reflective Technology™の核心は、シンプルな事実にあります。平らな水平面とは異なり、大きな水滴は滑らかな垂直面には付着しません。トランスデューサーを垂直に向けることで、結露はトランスデューサーから流れ落ち、センサーの性能に影響を与えません。妨げられない送受信信号は、45°の反射板を介して液体との間でリダイレクトされます。
