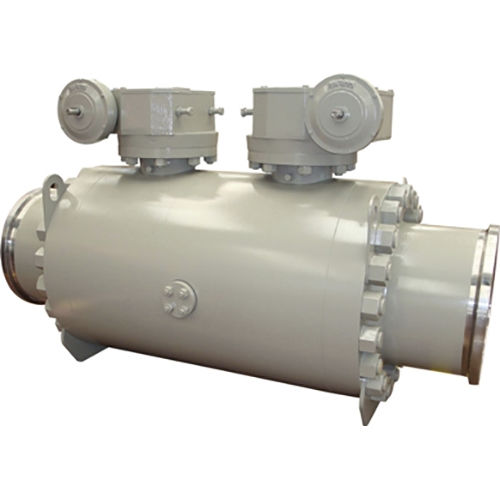

ダブルブロック&ブリードバルブは、ボルト留めまたは溶接ボディのサイドエントリー型ボールバルブで、石油・ガスの上流、中流、下流での用途に設計されています。下流側のパイプを安全に隔離するために、2つのインライン隔離バルブと、2つの閉鎖エレメント間に閉じ込められた流体を排出または放出するためのブリードバルブが必要です。この機能は、オブチュレータの間にブリードポートを備えた1つのバルブで実現することができます。
省スペース・軽量設計により、初期費用と設置費用を削減できます。
2つのバルブの間にブリードポートを持つシングルバルブにより、システムの信頼性が向上。
吹き出し防止ステム、防火構造、帯電防止設計により、プラントと作業者の安全性が向上します。
API 6D/6A
ASME B16.34
NACE MR0175
API 6FA/API 607/API598
標準規格
鋳造または鍛造部品-ボルト締めボディデザイン
シールO-リング+グラファイト耐火材
ソフトシート/メタルシート
フィッティング:ステムとシートグリーサー
セルフリリーフまたはダブルピストン効果シート
キャビティリリーフ
鋳造または鍛造部品-ボルティッドボディ設計
シールリップシール+グラファイト耐火材
ソフトシート/メタルシート
セルフリリーフシートまたはダブルピストンエフェクトシート
ダブルブロックブリード
エクステンドボンネット
キャビティリリーフ
鋳造または鍛造部品-ボルト締めボディデザイン
シールスパイラル巻またはグラファイト
メタルシート
セルフリリーフシート
エクステンドボンネット
キャビティリリーフ
---
