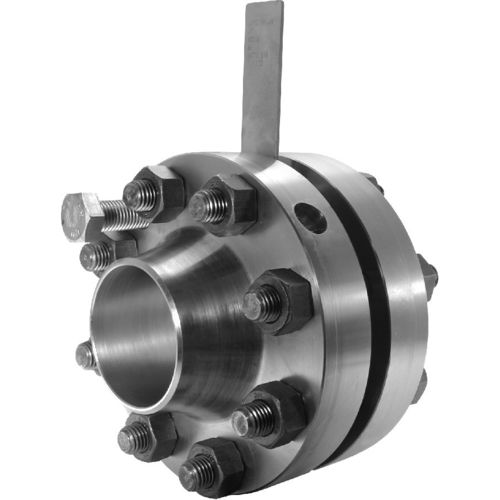

多段オリフィス板アセンブリ OPFA-0168

"FOWTECH "製 "オリフィスフランジアッセンブリー "は、2インチから32インチまでのラインサイズの液体、ガス、蒸気の流量測定に使用されています。それは定期的なメンテナンスなしで最低のコストと長寿命で不確かさの許容レベルを提供します。オリフィスプレートは、流体の流速の増加により、流体の流れの中に障害物が置かれたときに生じる「差圧」の測定原理に基づいて、パイプラインの流量測定のための主要な要素として最も一般的に使用されています。オリフィスプレートの寸法はBS/ISO- 5167仕様に基づいています。 オペレーション・プリンシパル 主管路から流体が流れているときに、オリフィスプレートは流れを制限し、流量の平方根に比例する差圧を発生させます。オリフィスプレートが流れを制限し、流量の平方根に比例する差圧を発生させます。 デザイン 従来のオリフィスフランジアセンブリは、一対のフランジ、オリフィスプレート、ボルト、ナット、ガスケット、ジャッキネジ、およびプラグ（要求された場合）で構成されています。フランジは一般的に溶接ネック設計ですが、スリップオンやねじ込み式などの他のオプションもご利用いただけます。
