壁取り付けまたはDINレール取り付け
特殊特性
流速、充填レベル、流量、フローボリュームの表示
設定可能な出力
概要

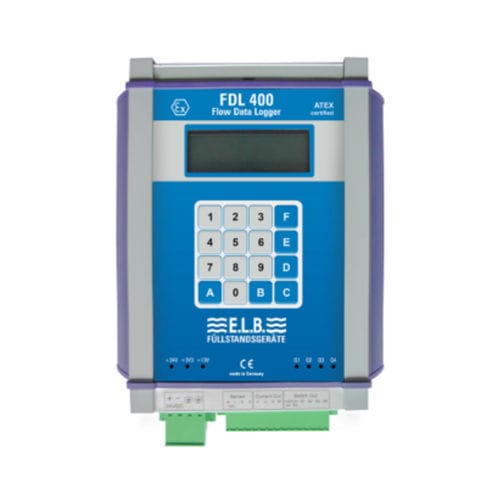

FDL400「流量データロガー400」測定装置は、様々な形状の下水道やパイプに完全または部分的に充填された水や廃水の流量を測定するのに適しています。
製品情報
流量評価はQ = V x Aの式に基づいています。
Q = 流量
V = 流速
A = 接液面積
流路の床または壁に取り付けられた複合測定センサーが、ドップラー原理に従って流速Vをm/s単位で記録する。流速データは、流れの方向に対して媒質中に放射される音波ビームによって記録され、プロセッサーで処理される。内蔵の圧力センサーは、メートル単位の充填レベルを記録するために使用されます。この値は、プロセッサーで、あらかじめプログラムされた流路断面積に従って、流れが通過するセグメント面積(m²)を計算するために使用されます。2つの乗算は、合計Q(l/s)になります。
必要なパラメータはすべて、装置前面の16方向キーパッドでプログラムします。各パラメータ値は、4つ折りの鮮明なディスプレイに表示されます。
流量
充填レベル
流量
流量
測定センサーには、評価用電子機器から必要な電圧が供給されます。実際の測定機能に加えて、FDL400測定器はこの目的のために承認されたセンサーの電源ユニットとしても機能します。この装置には4つのスイッチング出力があります。
測定データはSDカード(Secure Digital Memory Card)に保存されます。
ミニUSBインターフェース(AB)を装備。
---
