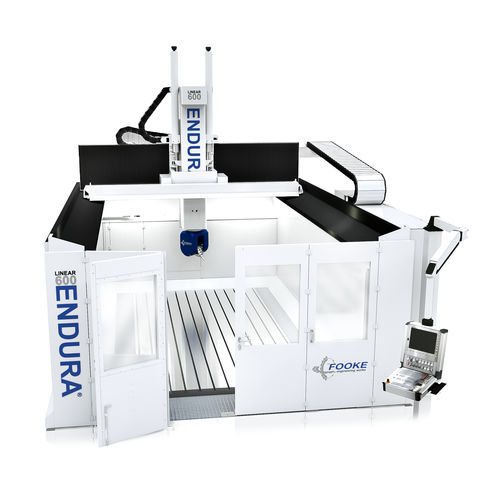

ガントリー型フライス盤 ENDURA® 600LINEAR series5軸汎用アルミニウム用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 汎用
- タイプ
- ガントリー型
- 加工材料
- アルミニウム用, 複合素材用, 石材用
- スピンドル
- HSK-63-A
- 応用
- 大きなワークピース
- その他の特徴
- UGV, リニア エンジン, 工具自動取り換え機能付
- X軸移動距離
最少: 5,000 mm
(196.85 in)最大: 30,000 mm
(1,181.1 in)- Y軸移動距離
2,800 mm, 3,500 mm
(110.24 in, 137.8 in)- Z軸移動距離
1,500 mm, 2,000 mm, 2,200 mm, 2,300 mm
(59.06 in, 78.74 in, 86.61 in, 90.55 in)- 回転速度
24,000 rpm, 30,000 rpm
(150,796 rad.min-1, 188,496 rad.min-1)- 出力
最少: 20 kW
(27.19 hp)最大: 45 kW
(61.18 hp)- X軸の移動速度
最少: 5 mm/min
(0 in/s)最大: 65,000 mm/min
(43 in/s)- Y軸の移動速度
最少: 5 mm/min
(0 in/s)最大: 65,000 mm/min
(43 in/s)- 位置決め精度
0.015 mm, 0.02 mm, 0.03 mm
(0.00059 in, 0.00079 in, 0.00118 in)
詳細
門型デザインで、CNC制御の同時5軸を備えた最新鋭のリニアドライブガントリーミーリングマシン。粘土、プラスチック、複合材（CFRP、GFRP）、模型用ブロック材（Ureol）などのワークの効率的な5面仕上げ加工や、アルミニウムのHSC加工に特に適しています。
ENDURA® 600LINEARガントリーミルマシンは、リニアモーター駆動技術を採用しており、特に大型ワークの高速加工に定評があります。最大3.0m/sec²の加速値は、このシリーズを高速加工機のカテゴリーに分類しています。
特徴、技術、設備をご紹介します。
オーバーヘッドGANTRYデザインの高ダイナミックな門型フライス盤。
X方向へのオーバーヘッド・トラベリング・ポータル。
機械の設計。
側壁(X軸)、クロススライド、ポータル(Y軸)、ウォーキングビーム(Z軸)は、応力緩和のための焼きなまし溶接された強固な鋼構造として設計されている。
直線軸の駆動技術
直線軸(X,Y,Z)には水冷式リニアモーター、X軸はGANTRY軸ペアで構成。
ダイレクト計測システム。
直線軸と回転軸にはダイレクト計測システムを搭載。
Z軸の重量補正。
ダイナミックな空圧シリンダがZ軸の駆動をサポート。
直線軸の安全システム
直線軸には、電圧低下時に減速して安全に保持する安全システムを搭載しています。
直線軸のガイド
直線軸には、焼き入れ研磨されたバックラッシュフリーのプリテンション・ガイド・エレメントを採用。
一目でわかるメリット
非常に広い加工エリア
グランドレベルでのローディング
最適な粉塵除去とチップコンベアのコンセプト
全軸ダイレクトドライブ（リニアモーター、トルクモーター）
---
