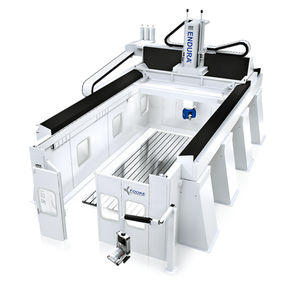

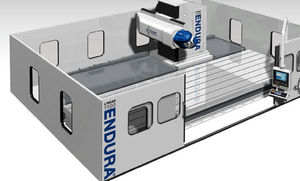

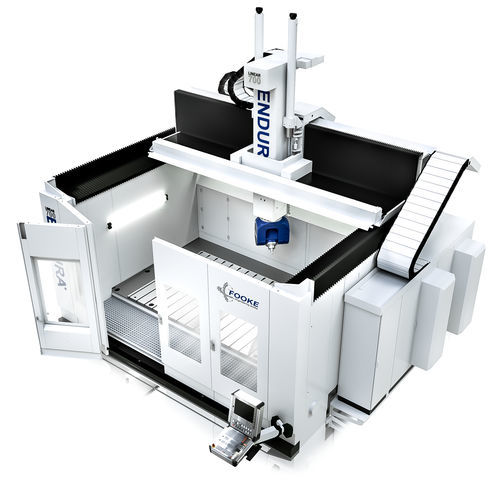

コンパクトフライス盤 ENDURA® 700LINEAR series5軸汎用ガントリー型
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 汎用
- タイプ
- ガントリー型
- 加工材料
- アルミニウム用, スチール用, 鋳鉄用, 複合素材用, 石材用
- スピンドル
- HSK-63-A
- 応用
- 大きなワークピース
- その他の特徴
- コンパクト, 剛性, UGV, リニア エンジン, ダイレクトドライブ
- X軸移動距離
1,500 mm, 2,200 mm, 5,500 mm
(59.06 in, 86.61 in, 216.54 in)- Y軸移動距離
2,000 mm, 2,800 mm, 3,500 mm
(78.74 in, 110.24 in, 137.8 in)- Z軸移動距離
1,200 mm, 1,500 mm
(47.24 in, 59.06 in)- 回転速度
最少: 15,000 rpm
(94,248 rad.min-1)最大: 30,000 rpm
(188,496 rad.min-1)- 出力
最少: 20 kW
(27.19 hp)最大: 70 kW
(95.17 hp)- X軸の移動速度
最少: 5 mm/min
(0 in/s)最大: 90,000 mm/min
(59 in/s)- Y軸の移動速度
最少: 5 mm/min
(0 in/s)最大: 90,000 mm/min
(59 in/s)- 位置決め精度
0.015 mm
(0.00059 in)
詳細
ENDURA® 700LINEARは、コンパクトなガントリー設計で、リニアモーター駆動技術、CNC制御の同時5軸を搭載した最新鋭の5軸フライス盤です。この工作機械は、プラスチック、複合材料（CFRP、GFRP）、モデル建築ブロック材料（Ureol）、アルミニウムでできたワークの効率的な5面仕上げ加工や、鋳鉄や鋼材のHSC加工に特に適しています。
コンパクトな5軸加工機ENDURA® 700LINEARは、高い構造剛性を特徴とし、最高のダイナミクスと最高の精度を達成します。これらの特性は、最適なモーションコントロールと最大の生産性をもたらします。コンパクトな設計と小さな設置面積にもかかわらず、この5軸フライス盤は広い加工領域を提供します。
また、工作機械は土台なしで設置することも可能です。最大5 m/sec²の加速度を持つFOOKE ENDURA® 700LINEARは、最も進んだ高速フライス盤の一つです。
の特徴、技術、設備を紹介します：
コンパクトな設計のGANTRYハイベッド工具フライス盤：
ポータルはX方向に移動します。
機械の設計：
鋳鉄製ベッド、サイドウォール（X軸）、クロススライド、ガントリー
(Y軸）は溶接鋼板製、ウォーキングビーム（Z軸）は鋳鉄製です。
基礎は不要です：
機械のベッドは本質的に剛性が高いため、厚さ約300mm、鉄筋の標準的な工業用床で十分設置可能です。機械の設置や位置合わせは、ホールの床にボルトで固定されたフィクサーで行います。
リニア軸の駆動技術：
直線軸（X、Y、Z）には水冷式リニアモーターを採用、X軸はGANTRY軸ペアとして設計されています。
---
