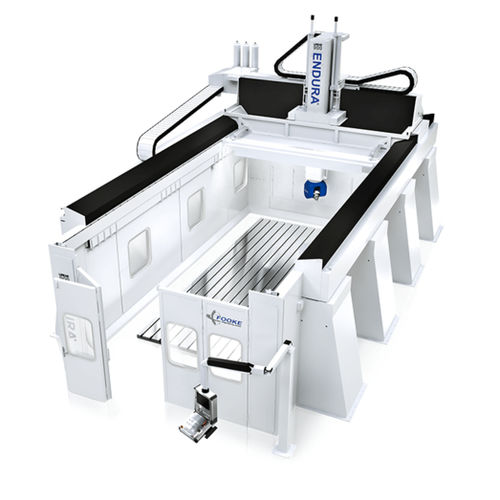

5軸フライス盤 ENDURA® 900LINEAR

汎用ガントリー型複合素材用

ENDURA®ガントリーミリングマシンの最新世代は、オーバーヘッドトラベルポータルを採用し、すでに非常に成功している従来のENDURA®製品をベースとして設計されています。リニアドライブモーターの採用により、ギア、ベアリング、ボールネジ、ラックギアなど多くの機械要素が不要になり、特に構造剛性、信頼性、精度が向上しています。 モジュール式で高速 - ガントリーミリングマシン ENDURA®(エンドウラ) 最大5m/s²の加速度、5m/(min×mm)のクローズドループシステム強化、0.015mmの最大偏差など、この5軸加工機のパワーと精度を印象づける。 最高レベルの面品質と精度を確保しながら、従来のガントリーミリングマシンに比べて最大50％のスピードアップを実現しました。5-7m/(min×mm)というKvファクターは、機械の生産性を明確に示す指標となります。従来の駆動技術では、Kvファクターは一般的に約1-3m/(min×mm)となります。 の特徴、技術、設備を紹介します： ハイダイナミックオーバーヘッドGANTRYツールフライス盤： ポータルがX方向に移動する。 機械の設計： 側壁（X軸）：パイロンコラムデザイン、レイズドベッド（溶接鋼構造、高減衰特殊コンクリート充填）、ポータル（Y軸）、クロススライド、ウォーキングビーム（Z軸）：極めて剛性が高く、かつ軽量な溶接鋼構造です。 リニア軸の駆動技術 直線軸（X、Y、Z）には水冷式リニアモーターを採用し、X軸はGANTRY軸ペアとして設計されています。
