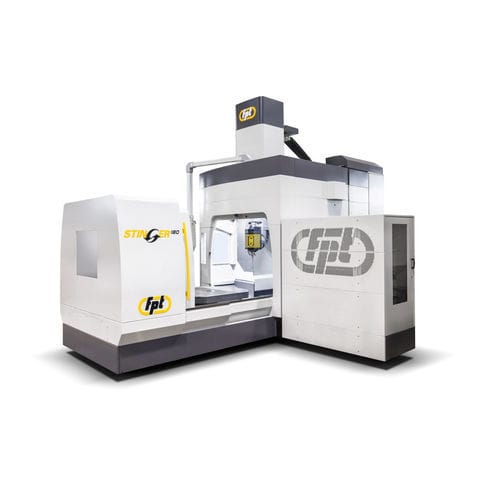

縦型フライス盤 STINGER

5軸ロータリーテーブル金型工業用

STINGERは、そのダイナミックな性能と多用途性により、パターン部品と機械部品の両方の金型作業や航空作業に使用することができます。この機械は、ユニバーサル形状のヘッドに1つの回転軸、回転テーブルに1つの回転軸を備えています。この独創的なソリューションにより、各軸の移動量に比べ、非常に広い有用な作業領域が得られます。ヘッドは、アンダーカット加工を可能にするディノマシンで既に適用されている特許取得済みのソリューションに描かれており、負の "ピボット "を備えているため、垂直ラムの移動を最大限に利用することができます。 長手方向の軸移動により、テーブル回転軸をラム軸から離すことができ、その結果、ワークの側面で長い工具を使用した加工が可能になります。テーブルとヘッドの回転は連続的で、高速回転と位置決め速度を保証するダイレクトドライブモーターを使用しています。機械的な回転要素がないため、メンテナンスの必要性が少なく、高い信頼性と精度が得られます。回転軸は、連続位置決め軸としても、5軸加工用の補間軸としても使用できます。 オプションとして、工具交換、電動スピンドル交換、ワーク測定プローブ、工具制御装置、冷却装置、排気装置、切屑排出装置などがあります。さらに、特殊な構成により、両側に配置可能な理想的な人間工学に基づいたオペレーターポジション、簡単で安全なワークのロード/アンロード、実行中のすべての作業の優れた視認性を実現します。
