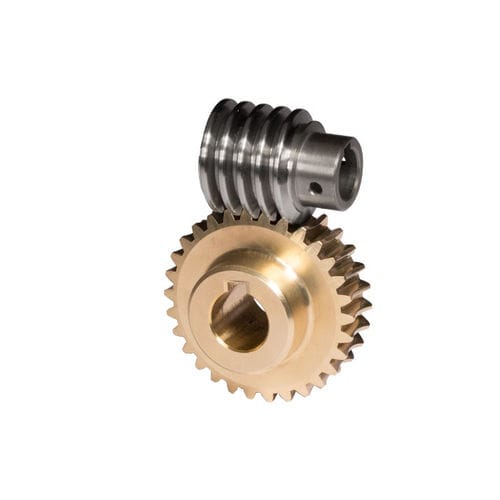

ウォーム歯車 A35 series

歯筋がねじれたプラスチック製スチール製

A35U3ギヤセットのウォームギヤは、圧力角20°のクロスヘリカルギヤとして納品することも可能です。 ウォームおよびウォームギヤは、右回転のみです。 ウォームは、焼入れ研削鋼（HV620～700）です。 ウォームギヤは、CuZn37Mn3Al2PbSi-S40またはCuZn37Mn3Al2Si°でできています。ご要望により、プラスチックまたはHGW2083製。 °注 2021年7月21日以降、EU指令2011/65/EU (RoHS II)の鋼材の合金成分としての鉛の使用（付属書IIIの例外6a）および銅合金（付属書IIIの例外6c）についての例外規定が失効することになりました。そこで、お客様にRoHS指令の法的確実性を提供するため、標準ウォームギヤを鉛含有量0.1%以下の合金（ウォーム：11SMn30 / ウォームホイール：CuZn37Mn3Al2Si）へ段階的に変更することにしました。 すでに変換された材料の最新情報は、オンラインショップの製品ページでご覧いただけます。これらは、°マークとスペースなしの新しい商品番号（例：新：R17U80B°／例：旧：R17U80B）で見分けることができます。 定格出力トルク（T2）は、ウォーム（シャフト）の初速が2800rpmの場合に適用されます。 効率値（ウォームギアセットカタログの表参照）は目安です。リード角のほか、軸受、潤滑、回転数、設置状況などが効率に影響を与えることがあります。 歯車は、同じ軸間距離、同じ変速比のウォームのみ組み合わせることができます。 他社製のウォームやウォームギヤは、Framo Morat社製のカウンターピースと組み合わせることができません。ほとんどの場合、歯溝の調整が必要です。
