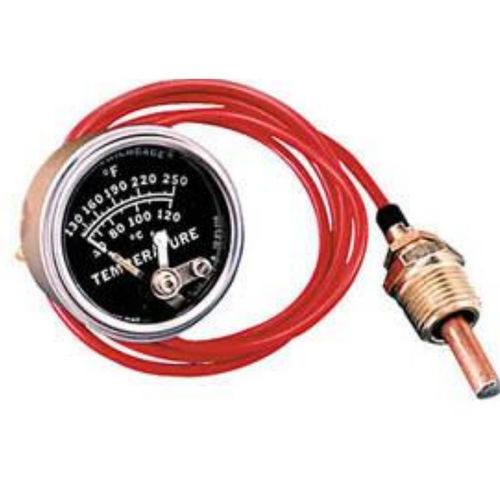

温度ゲージ 20T

産業用ステンレス製接触

指示ゲージとリミットスイッチの組み合わせ 臨界/高温リミットスイッチは可視で調整可能（ほとんどのモデル） スイッチはアラームを作動させたり、装置をシャットダウンさせることができる。 ケースを通して接点接地 20シリーズ（2インチ/51mmダイヤル）および25シリーズ（2-1/2インチ/64mmダイヤル）スウィッチゲージ・モデルは、アラームおよび/またはシャットダウン装置をトリップさせるための電気スイッチを内蔵したダイヤフラム作動型温度指示ゲージです。 レンジは0°～45°C（32°～120°F）から160°～220°C（300°～440°F）まで。 ゲージ機構は、耐腐食性コーティングを施したスチールケースに収納されています。ポリカーボネート製の割れにくいレンズと磨き上げられたステンレス製ベゼルが、この頑丈で長持ちする計器の保護に役立っています。 これらの蒸気作動式ゲージは、密閉されたキャピラリーチューブと検知バルブを備えています。熱を受けると、検知バルブ内の液体は蒸気に変化し、ダイアフラム機構に圧力を発生させます。ダイアフラムはこの蒸気圧を機械的なゲージの読みに変換します。 シリーズ20Tと25Tの場合、ゲージポインタは温度インジケータとして、また、調整可能なリミット接点に触れると回路を完成させる1つのスイッチ極として機能します。接点はSwichgageケースを通して接地されています。電気的導通を向上させるため、セルフクリーニング動作があります。 これらの計器は、油田の機器に使用され、エンジンクーラント、クランクケースオイル、トランスミッションオイルを監視します。
