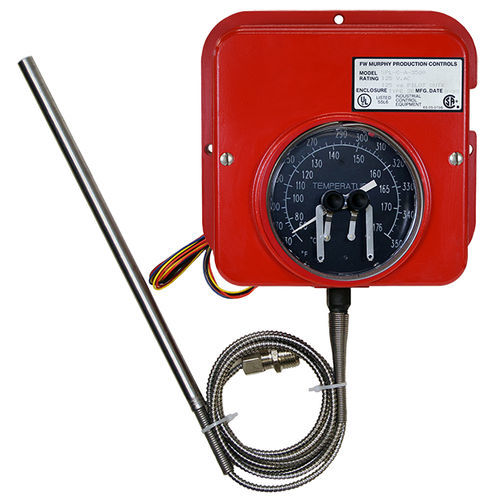

温度ゲージ SPL

アナログ

指示ゲージと限界温度リミットスイッチの組合せ 上下限温度接点は可視で調整可能 パネル取付けおよび壁取付けバージョン ラッチング制御リレーバージョンあり 4-1/2インチ（114mm）サイズのダイヤルゲージは、温度指示用のメカニカルゲージです。これは、指示ゲージと臨界温度リミットスイッチを組み合わせたものです。高温と低温のリミット接点が見えます。 調節可能な電気接点が含まれており、始動と停止、アラームのトリップ、機器のシャットダウンに使用できます。 パネル取付け型および壁取付け型のほか、ラッチング制御リレー型もあります。 温度範囲は15°～250°F（9°～121°C）～130°～350°F（54°～177°C）です。 代表的な用途 ガス圧縮機 ヒーターおよびクーラー ウォーターポンプ温度 エンジン冷却水温度 プロセス温度 基本モデル SPLCシリーズゲージ：表面実装バージョンのゲージ。これらのモデルでは、ゲージポインタは、パイロットデューティ回路を完了するために2つの調整可能な接点で作られています。 SPLFCシリーズゲージ：SPLCのパネル取付け（丸型ケース）バージョン。 丸いパネル開口部に合うように変更された四角いケース構成も提供しています。 基本操作 この蒸気作動ゲージは、密閉されたキャピラリーチューブと検知バルブを備えています。熱を受けると、検知バルブ内の液体が蒸気に膨張し、ブルドン管機構に圧力を発生させます。ブルドン管はこの蒸気圧を機械的なゲージの読みに変換します。 モデルSPLCとSPLFCの場合、ゲージポインターは圧力インジケーターとして、また調整可能なリミット接点に触れると回路を完成させる1つのスイッチ極として機能します。
