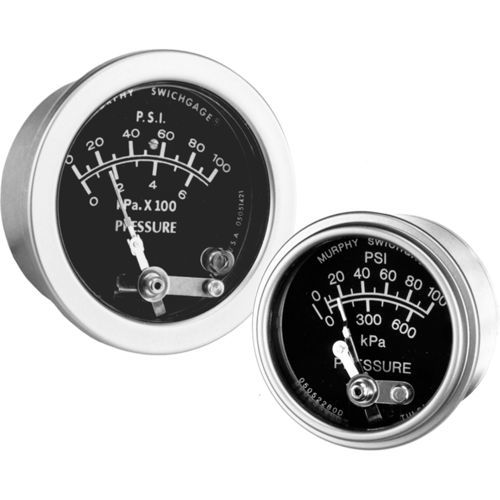

圧力ゲージ 20P series

水オイル用ステンレス製

20Pシリーズ（2インチ/51mmダイアル）、25Pシリーズ（2-1/2インチ/64mmダイアル）は、電気スイッチ内蔵のダイアフラム作動型圧力表示計です。これらのスイッチは、アラームやシャットダウン装置を作動させるために使用されます。 レンジは、0-15 psi (103 kPa) [1.0 bar] から 0-100 psi (690 kPa) [7.0 bar] まで用意されています。 ゲージ機構は、耐腐食性コーティングを施したスチール製ケースに収められています。ポリカーボネート製の割れにくいレンズと、磨き上げられたステンレス製のベゼルが、この丈夫で長持ちする計器の保護に役立っています。正確さと適度な過圧からの保護は、ユニークなユニット化されたダイアフラム室によって保証されています。内蔵のパルセーションダンパーは、指針のふらつきをなくすのに役立ち、取り外して洗浄することができます。モデル20Pおよび25Pでは、ゲージポインタは圧力インジケータとして、また、調整可能なリミット接点に触れると回路を完成させる1つのスイッチポールとして機能します。接点は、ケースを通して接地され、電気的導通を確保するために自己清掃動作があります。 モデル20PEは、スナップアクション式SPDTスイッチを内蔵しています。 スイッチのないゲージ圧モデル（マーフィゲージ®）もあります。 ベースモデル 20P、25Pシリーズスイッチゲージ ゲージポインタは、パイロット・デューティ回路を完成させるための調整可能な接点となります。 20PE スウィッチゲージ 20PE（旧20EO） 単極・指針接点の代わりに、スナップアクション式SPDTスイッチを内蔵しています。圧力低下でスイッチが閉じるとセットされ、圧力上昇でスイッチがリセットされます。 20P7 ロックアウト開閉器 20Pシリーズと同じです。また、起動時のオーバーライドのために、前面にセミオートマチックロックアウトを備えています。起動時にポインタを接点から離すための内蔵装置です。
