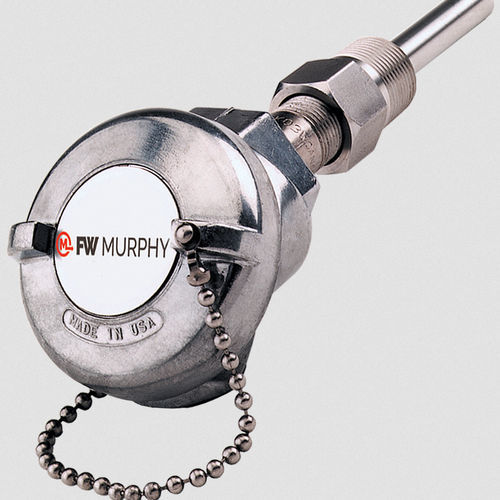

熱電対 TC

抵抗測温抵抗体（RTD）セラミック

304ステンレス製サーモウェル保護 デジタルSwichgage®に対応 タイプ "J "または "K "非接地熱電対 100オーム、3線式RTDアセンブリー 4-20 mA DC出力RTDトランスミッタ 信頼性の高いさまざまな熱電対およびRTD（測温抵抗体）アセンブリー、4～20 mA DC出力RTDトランスミッターを提供しています。 革新的な特長として、スプリング荷重エレメントを保護する304ステンレス製サーモウェルがあります。 鋳造アルミニウム接続ヘッドは、NEMA 4要件を満たし、セラミックステアタイトに取り付けられたRTDトランスミッタまたは熱電対/ RTD端子台を含み、NECクラス2に適合しています。 完全なアセンブリは、2-1/2、4-1/2、または7-1/2インチ（63、114、または191mm）のサーモウェル挿入長で提供されます。 RTDTの電源電圧は13-40VDCの範囲内でなければなりません。図タブのグラフは、所定の負荷抵抗（RL）に必要な最小供給電圧（VDC）を示しています。 サーモウェル付き熱電対アセンブリー タイプJまたはKで利用可能な熱電対アセンブリは、304ステンレス鋼のバネ付きシースで接地されていない要素を持っています。製品の互換性については、次のページを参照してください（交換部品と熱電対延長ワイヤが利用可能です）。 サーモウェル付きRTDアセンブリー 抵抗温度検出器(RTD)アセンブリは、100オームのプラチナエレメント、3線式リード線、およびスプリング装填316Lステンレス鋼エレメントシースでご利用いただけます。 サーモウェル付きRTDトランスミッタアセンブリ RTDTアセンブリーは、プロセス可変温度を伝達します。温度センサーアセンブリの一部として、または独立したユニットとして利用可能なRTDTは、2線または3線、100オームのRTDを受け入れます。RTDトランスミッタはループ電源式です。
