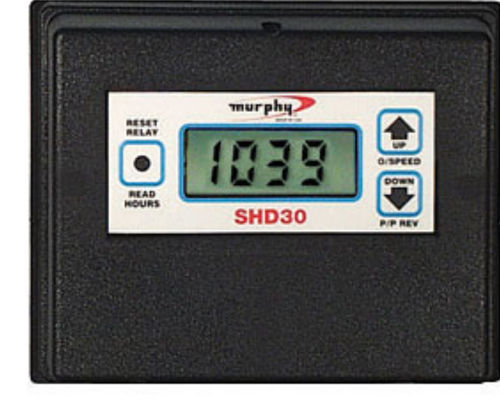

非接触式タコメーター SHD30

パネルマウントデジタル周波数計

ノーマルオープン、ノーマルクローズのオーバースピードアラームまたはシャットダウンスイッチ（標準装備） 磁気ピックアップまたはコンデンサー放電(cd)点火によるRPMデータと電源供給 表示値の±0.5%まで正確 時間をプリセットし、ゼロにリセット可能 クラスI、ディビジョン2、グループCおよびDの危険区域に対応 SHD30およびSHD30-45は、時速計と過速度トリップポイントを備えたマイクロプロセッサベースのタコメータです。トリップポイントは、フォームCリレー出力として、またはオーバースピード時のアラームまたはシャットダウン用のノーマルオープンSCR出力として接続できます。 SHD30は、パネルマウント設計で、長さ5-1/16 (129 mm)、高さ4-1/4インチ (108 mm)のプラスチック製エンクロージャを特長としています。 SHD30-45は同じ筐体ですが、OPLFCのように取り付けるためのスタッド付きバックプレートも備えています。SHD30モデルのパワーとRPMデータは、磁気ピックアップまたはコンデンサ放電（CD）点火のいずれかによって供給されます。アワーメーターはプリセット時間に調整可能で、ゼロにリセットできます。電源が失われた場合、オンボードバッテリーが運転時間表示を維持し、オーバースピードリレー出力をリセットすることができます。 タコ信号がある場合、SHD30モデルはRPMを表示します。タコ信号がないときは、フェースプレート上の膜読み取りキーを押し続けない限り、表示は空白になります。 5桁の液晶ディスプレイは1秒ごとに更新されます。メンブレンスイッチを操作することで、走行時間、オーバースピードセットポイント、エンジン回転あたりの電流パルスを表示できます。停電後も運転時間を表示できます。運転時間の表示は、RPM表示と交互に行うように設定できます。
