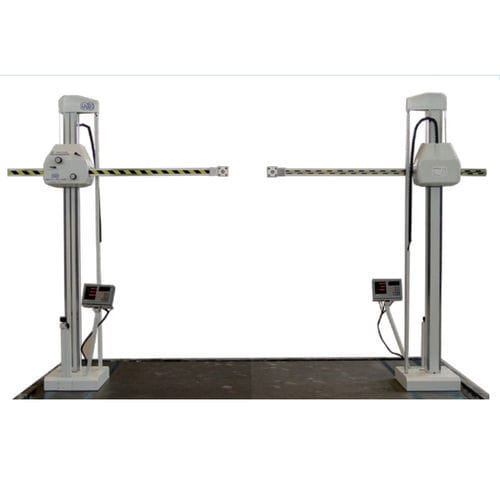

水平アーム付き座標測定機 MINITRICOORD

マルチセンサー

三次元測定機・トレース横軸機。全面オープン構造。高生産量に対応。 この種の機械は、その多くのモデルがあらゆる特定の要件に対するカスタマイズされたソリューションを保証できるため、いくつかの異なる寸法制御アプリケーションに採用されています。生産量は、少量から中量、多量まで幅広い。この装置は、50年にわたる計測の経験の集大成であり、そのうち30年は同様の装置を作ることに費やしてきました。 トリコロードとミニトリコロードの技術仕様。 垂直コラム：熱間押出鋼板C40製のセクション - n. 8つのスライドトラック - （両側に2つ）、ハードクロームメッキ、硬度HRc60/62、高精度研削、カウンターバランス用のプーリーシステム（ベアリングにマウント）をヘッドに配置 - スライダーバランス用の内部調整可能カウンターウェイト - リミットスイッチ。 水平アーム：熱間押出鋼板 C40 製のセクション - 8 個のスライドトラック - （両側に 2 個ずつ）、硬質クロムメッキ、硬度 HRc60/62、高精度研磨 - 作業ヘッドロック付き - リミットスイッチ - スライドガイドは、自身の重量によって生じるたわみを補正するように加工されています（動作に応じて変化します）。 スライダー：軽合金製 - 撓みを出来るだけ避けるよう適切に配置されたリブ - カウンターウェイトケーブルの破損に伴うスライダーの落下は、瞬時に作動する安全システムにより保護されています。
