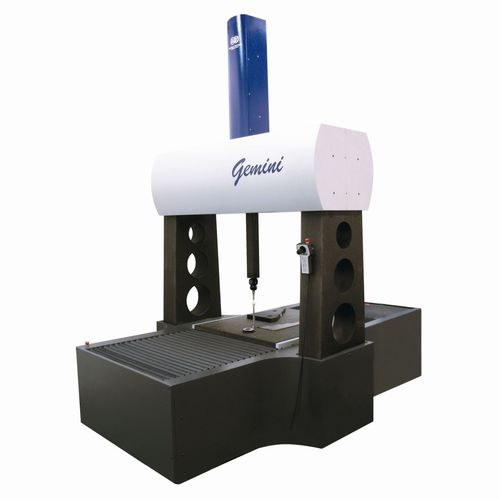

ブリッジ座標測定機 Gemini series

大型部品用小型部品用クランク軸用

この機械はF.lli Rotondiの代表的な製品である。ジェミニは、中型の部品の自動測定と、パターンやモデルのデジタル化のための測定機です。 固定ブリッジと可動テーブルを備えたフレームワーク - 機械ベース/ガイドウェイ、作業台、Y軸の支柱、Y軸のダイヤベース（黒花崗岩）製スライドウェイ - 作業台には、測定するパーツを固定するためのクランプフィクスチャーのインサートが装備されています。 - X軸のスライドウェイ-ダイアベース製Veeウェイを備えたマシンベッド - Y軸のスライドレール：ジアベース製ダブルスクエアクロスレール - Y軸でのキャリッジのスライド - 大きなベアリング表面で、完全に対称な位置に配置 - Z軸 - これもY軸に対して完全に対称でバリセントリックな位置にあります。 - Z軸のスライドウェイとクイル - 高耐久性カーボンファイバー製、角型 - 高精度のエアベアリングによる全軸の摺動 - すべての移動動作が保持される これらの特殊な構造的ソリューションにより、長期にわたって再現可能な安定した性能を実現しています。Y軸の支柱を含む機械全体の構造は、花崗岩でできています。X軸の摺動面はワークテーブルの外側に配置され、V字型の構造により移動中の弛みを排除している。Y軸のスライドウェイはダブルクロスレールからなり、広い軸受面を確保しています。Z軸は完全にバリセントリックな位置にあり、ローリング、ピッチ、ヨーイングの誤差を低減します。Z軸のクイルにはカーボンファイバーが使用されており、非常に軽量で剛性が高く、温度変化の影響を受けないようになっています。
