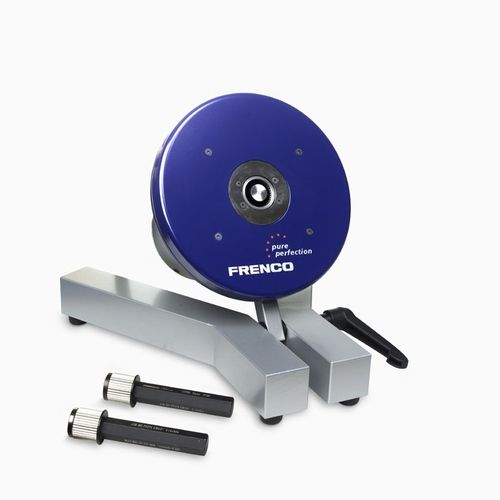

サイズ測定器 VM

小歯車用

AVM nx2、IVM nx2、三脚 IVM 3x1 を装備した装置 インターナルスプラインとエクスターナルスプラインに対応 ガイディングプロファイルは、検査するワークのプロファイルに適合します。 ボール上の寸法を複数の位置で同時に数秒で検査 測定ボールの代わりにラジアスディスクを使用し、摩耗を最小限に抑えます。 測定用エレクトロニクスにより、歯幅に沿った直径寸法の評価が可能 クラウニングとコニシティを記録 フレンコソフトウェアLdynProによる評価 AVM nx2 装置用水平スライディングベンチ 長いシャフトの取り扱いが容易 長手方向コース内の固定測定面 Type-1試験：DoP平均≤1.3μmの繰り返し精度 Type-2試験：DoP平均のTmin = 18 µm (R&R ≤ 20%)
