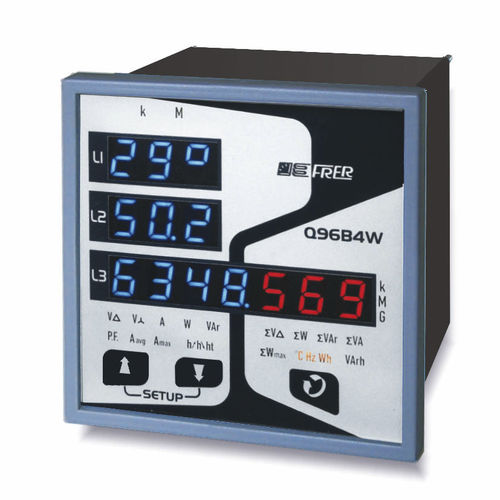

三相電気回路用分析器 Q96B4W

電力品質組み込み式デジタル

96x96mm 4つの青/赤ディスプレイを備えた高性能マルチファンクションメーター 3本または4本のワイヤーで構成された三相システムで、歪んだ波形があっても不均衡な負荷での使用に適した多機能アナライザーです。3相に関連する値を表示する3つの青色LEDディスプレイと、システム量を表示する4つ目の赤色LEDディスプレイにより、有効エネルギーと無効エネルギーの値を含む、電気ネットワークのすべての主要な特性量を1つの計器に表示することができます（16量、32測定）。表示される測定値の選択は，2 つのセクション（相とシステムの値）ごとに独立しているため，ネットワークの状態をより完全に監視することができる。進行中の測定の種類と、適用されるキロまたはメガ単位の乗算器の表示は、発光するシンボルによって簡単かつ即座に識別できるようになっています。オプションとして、通信インターフェース（Modbus RTU - Ethernet - IEC61850 - PROFIBUS）と2つのアラーム出力を装備することができます。これらのアラーム出力は、能動的および反応的エネルギーの再送信用のインパルス出力としてプログラムすることもできます。 テクニカルデータ ディスプレイ ディスプレイ LED 4 (高さ10mm) 最大表示数 3 cifre - 3桁 (999) 小数点位置 automatica - 自動 ステータスLEDは、光っているシンボルです。 読み取り値更新 1秒 測定タイプ TRMS 基本精度 ±0.5 Un 公称入力電圧 Un 100÷400V 公称入力電流では1～5A 入力範囲(1) 10÷120% Un; 5÷120% In 動作周波数 45÷65Hz VT比（最大一次値） 1000kV CT比（最大一次値） 10000A 連続過負荷 1,2 Un; 2In
