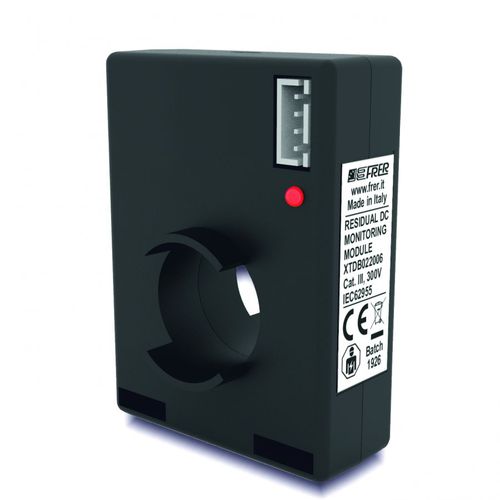

残余電流監視装置 XTDB022

残留直流電流監視モジュール（RDC-M-モジュール XTDB022は、残留直流監視モジュール（RDC-M-モジュール）であり、保護ユニット（RCDリレー）またはスイッチングユニット（コンタクタ、リレーなど）に電気的に接続することで、IEC 62955の要件に完全に準拠した残留直流監視装置（RDC-MD）の機能を果たします。本製品は、主電源に常時接続されたAC充電ステーション（IEC 61851-1のモード3）で使用されます。ステーションの上流に設置されたタイプAまたはタイプFのRCDが正しく動作することを保証するために、残留直流電流が6mA以上の場合に電気自動車（EV）への電力供給を遮断することができる残留直流電流検出装置（RDC-DD）の存在が必要となります。XTDB022モニタリングモジュールは、小型でありながら広いケーブル開口部（22.5mm）を持ち、JSTコネクタを採用しているため設置が容易であり、システムの動作状態を示す診断LEDを備えています。
