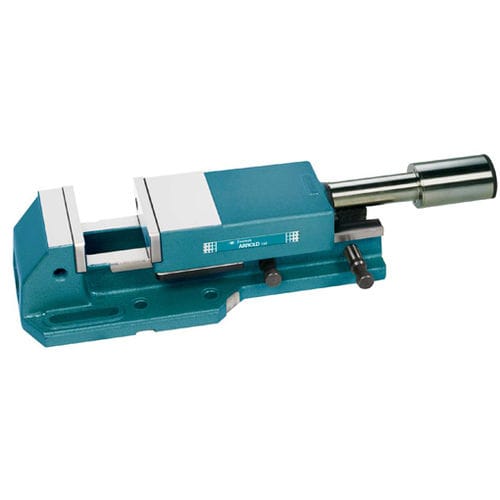

工作機械用バイス 010 141 ARNOLD CLASSIC series

油圧式横型回転式

- 反復性を締め金で止めることの0.01 mmの正確さ。 - Monoblockの設計は高圧による変形を避け、大きい剛性率および強さを提供する。 - 高圧紡錘によって加えられる力は締め金で止める顎の中心の工作物の権利に送信される。 - ボディが2部にあれば大きい開き375までのmmおよび845のmm。 - 力を締め金で止めることはモデルによって25/40/50/80のkN、である。 - アーノルドの古典的な紡錘はworkholding組み立てで要素を締め金で止める力として悪から独自に使用することができる。 - プロセスを自動化し、robotizeように設計した。 - 6つの棒で圧縮空気によって供給されるPneumo油圧高圧単動増強。 - 空気圧によって調節可能な力を締め金で止める（マニュアルを見なさい）。 - 3つのmmに閉まり、開発のための自動打撃。 - 機械の近くに置かれる副操作はペダルの使用によって手動（悪と送られる弁の単位と使用されて）またはであるかもしれなかったりまたは電磁弁の使用によるCNCによって制御されるかもしれない。 - 要望に応じて2部分のまっすぐな副選択。 使用のための先端 - 空気はろ過しなければならない（乾いた空気）。 - ペダルを使用されるために制御するべきである:悪と供給される弁のセットはペダルと副の間に圧縮機とペダルの間に、ない置かれなければならない。 必要とされる要素 - 悪への圧縮機の関係。 - 空気入口のフィルター ユニット、ゲージおよびルブリケーターを。 版 標準 機械テーブルへ締め金で止めることを悪の側面の穴そしてスロットを通して達成することができる。 それは回転式基盤と供給することができる。 まっすぐ その狭さは容易にし、別の悪に共同で置かれた平行であることを大きい工作物の大きい締め金で止める単位をそれにより可能にする。
