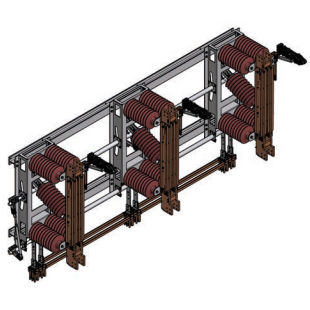

中電圧断路器 FLa 15/97 38.5-6300-90

ショート防止屋外用

- EN 62271-103による型式試験済み - 定格主負荷遮断電流 250 A - 高い短絡電力 - 高耐電圧 - 最小限のメンテナンス費用 - 動作信頼性 - 長寿命 - 自立構造、追加固定不要 屋外用開閉ディスコネクタFLa 15/97 38,5-6300-90は、大電流を安全に流したり、中程度の動作電流を安全に切り替えたりするために設計されています。 最大38.5kVの定格電圧と最大6.300Aの定格電流に対応しています。 このスイッチは、シャント内の真空遮断器を使用して、対応する電流をオンすることができます。スイッチオフもこの場所で行われ、スイッチングアークが外部から見えないようになっています。 このようにして、スイッチは最大28Aの容量性ケーブル充電電流を安全にオン／オフするなどのタスクを実行する準備が整った。 また、シャント・キャパシタのスイッチング能力も特別な型式試験で実証されました。この試験では、突入周波数300 Hzで最大9.5 kAのシャント・コンデンサ・スイッチオン電流に対して、複数のスイッチオン動作を問題なく実行できることが実証されました。 高度な偏心スイッチング機構が真空遮断器を作動させ、10,000回のスイッチング動作による機械的寿命を保証します。 このような高い短絡電流を安全に流すために、銀グラファイトコーティングを施した接点部品が開発され、機械的・電気的寿命が特に長くなるように設計されています。
