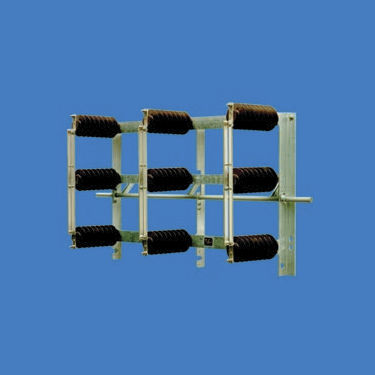

中電圧断路器 FTr 12 series

3極縦型横型

1極および3極の屋外用ディスコ ネクタFTrは、定格電圧12kV～38.5kV、定格 電流400A～4000Aに対応します。3極アーシングデバイスFESは、12kVから38.5kVの定格電圧範囲で使用可能です。定格短時間電流はタイプにより最大63kAです。すべてのスイッチはEN 62271-102に準拠した型式試験を受けており、垂直取付（作動角900）または水平取付（作動角1100）に適しています。各スイッチには、輸送、取付、試運転のための取扱説明書が付属しています。この取扱説明書に従ってください。ディスコネクタおよび接地装置は、型式プレートのデータに従い、定格短時間および定格耐電流を流すことができます。スイッチのベースフレームは溶融亜鉛メッキされています。主接点システムは電解銅製で、表面はQTL 0200に準拠した銀メッキが施されています。防錆加圧スプリングは、機械的寿命全体にわたって必要な接触力を維持します。
