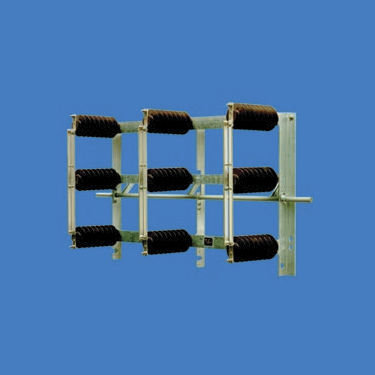

中電圧断路器 FTr 24 series

3極縦型横型

1極および3極の屋外用ディスコ ネクタFTrは、定格電圧12kV～38,5kV、定格 電流400A～4000Aに対応しています。 3極アーシングデバイスFESは、定格電圧12kV～38.5kV、定格短時間電流63kAまで使用可能です。 すべてのスイッチはEN 62271-102に準拠した型式試験を受けており、垂直取付（作動角900）または水平取付（作動角1100）に適しています。 各スイッチには輸送、取付け、試運転のための取扱説明書が付属しています。この取扱説明書に従ってください。ディスコネクタおよび接地装置は、型式プレートのデータに従い、定格短時間および定格耐電流を流すことができます。スイッチのベースフレームは溶融亜鉛メッキされています。主接点システムは電解銅製で、表面はQTL 0200に準拠した銀メッキが施されています。防錆加圧スプリングは、機械的寿命全体にわたって必要な接触力を維持します。
