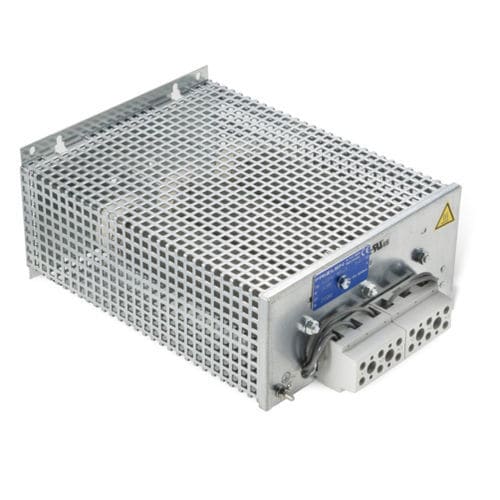

セメント巻線管状固定抵抗器、保護等級IP20、パンチング鋼板製筐体、取り付け面に垂直に取り付け、接続は端子または抵抗器のねじまたはファストオンクリップで任意に行うことができます。スイッチキャビネットへの組み込み用
特徴
- 危険箇所へのアクセスを防止
- わずかな固定スペース
- 取付プレートによる垂直取付
- 2相または3相バージョン、ユニット内のスターポイント、すなわち2、3、4または6端子での接続も可能
- 端子はBGV A2に準拠し、危険箇所へのアクセスを防止
使用例
このタイプは、スイッチオン電流の制限や、三相バージョンでの短絡制動に使用されます。また、単相または二相バージョンでは、フィルタ、制動または直列抵抗器として使用されます。
スイッチキャビネットへの組み込みに最適です。
オプション
- 温度スイッチは、チューブサイズD = 24 mm 以降でのみ使用可能です。
注意:抵抗の接続は解除されません。
- タイプ指定はFZ.PQ ...
- 信号接点の定格:
- 2 a / 24 VDC (DC11)
- 2 a / 230 vac (ac11)
- UL認証取得可能
連続負荷および短時間負荷に対する抵抗器の寸法については、関連データシートに記載されています。
---
