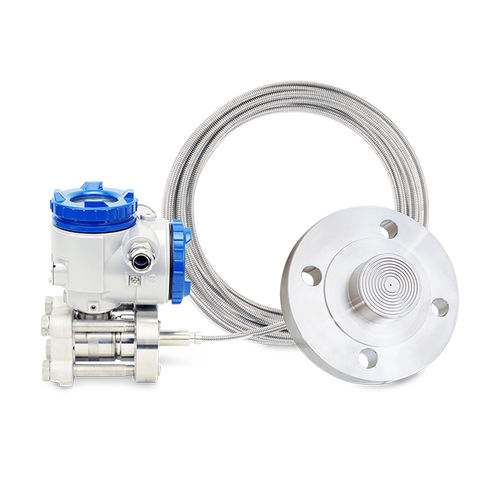

フランジ接続ダイアフラムシール

液柱計用プロセス化学

レベル、流量、圧力、界面、密度 極端な高温、低温 腐食性、目詰まり、または粘性のあるプロセス 衛生的な要求事項 化学、石油・ガス、パルプ・製紙、食品・飲料などのハイテク産業では、計測機器が試練にさらされます。 製造工程では、高い精度と信頼性を備えた圧力センサーが必要とされます。 製造コストを削減するためには、不良品や生産停止を回避する必要があります。 一部の計測機器が老朽化したため、所定の場所に収まる代替機器を見つける必要があります。 お客様のニーズが特殊で、従来の機器では設置の特殊性に適合しない場合、当社はカスタムシールセンサを構築しています。 シールは、差圧、ゲージ圧、絶対圧のセンサーに使用されます。 センサに直接、またはシールとトランスミッタをつなぐキャピラリーチューブを使って、堅固に取り付けることができます。 シールとセンサーはガスケットなしで溶接され、アプリケーションに適したオイルで満たされます。 化学的または衛生的なアプリケーションでは、プロセス媒体の圧力から測定器を分離する必要があります。 ダイアフラムシールは、測定セルとプロセス媒体の間の保護インターフェースとして機能します。 ダイアフラムと接触部品はプロセス媒体に対して耐性のある材料で作られており、測定セルのベースに溶接されています。 キャピラリーチューブまたはコネクティングスリーブは、シール膜とセンサーの測定セルとの間の接続を提供します。 この空間は真空下で脱気された後、適切なオイルフィラーで満たされ、密封されなければなりません。
