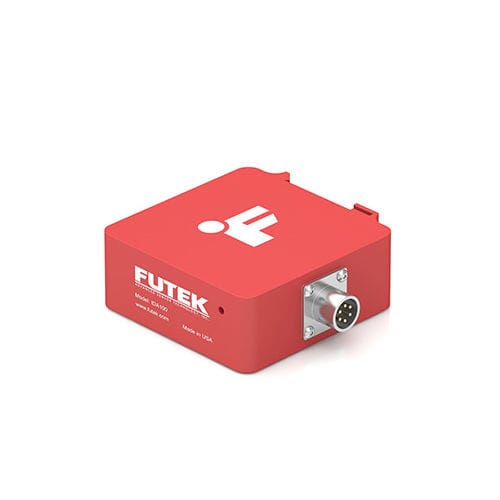

信号アンプ IDA100 series

アナログデジタル歪利用張力計

FUTEKのUSB出力付デジタルコンフィギュレーションアンプIDA100は、増幅されたアナログ出力とデジタル出力の両方を持つユニークな機能をユーザーに提供する機器です。IDA100のデュアル出力機能は、USBからの5V出力のみによって駆動されます。また、アナログ出力は±5Vと±10Vをソフトウェアで選択でき、12 mVp-p (millivolt peak-to-peak) の低ノイズ値、1 kHzの帯域幅を有しています。IDA100は、当社のIAAアナログアンプシリーズと同様に、35 mmのDINレールクリップを内蔵した設計となっています。また、USBコネクタの保持力が高いため、使用中にコネクタが引っ張られた場合でも、IDA100への電源供給が妨げられることはありません。 その他のUSBソリューションについては、USBロードセルアンプのページをご覧ください。 ロードセルアンプ回路の機能は、ロードセルまたはトルクセンサーからの信号を取り込み、より高いレベルの電気信号に変換することです。そのために、ロードセルのmV/Vの低振幅出力は、4つの異なる信号調整ステップを通過します。 -励磁電圧励起電圧： フルブリッジ型ロードセルまたはトルクセンサは、ホイートストーンブリッジアンプからの励起電圧を必要とし、ひずみゲージホイートストーンブリッジに供給して、入力励起電圧の比率として出力信号を生成する。 -フィルタリングアナログセンサ信号は、電気ノイズや残留リップル電圧の影響を受けやすく、測定値が歪んだり歪んだりする可能性がある。正確な信号を得るためには，ノイズを除去する必要がある。
