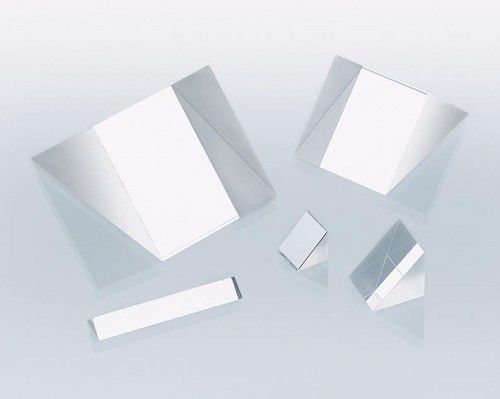

直角光学プリズム RAB series

精密溶融シリカBK7

ライトアングルプリズムは、通常、イメージパスを曲げたり、90° の光を方向付けるために使用されます。 これにより左利きの画像が生成され、プリズムの向きに応じて画像が反転または反転されることがあります。 直角プリズムは、画像/ビーム変位に組み合わせて使用することもできます。 N-BK7 直角プリズムは、さまざまな可視光アプリケーションで使用する高精度 N-BK7から作られています。 直角プリズムは、全内部反射によって90° リフレクタまたは180° レトロリフレクタとして使用できます。 入口面および出口面からのわずかな反射損失を除き、TIRは広い波長範囲にわたって100 ％ の反射率を示します。 斜辺は、第 1の表面反射器としても使用することができる。 このアプリケーションでは、黒い塗料のオーバーコートを除去する必要があります 直角プリズムは反転または逆転左利きの画像を生成するために配向することができます,. 2つの直角プリズムは、イメージまたはビーム変位アプリケーションに使用できます。 これらのプリズムは、画像反射または反射プリズムとも呼ばれます。 我々は、反射または反射防止コーティングオプションを使用して、さまざまなサイズおよび基板で幅広い直角プリズムを提供することができます。 斜辺には反射率を高めるアルミニウムコーティングが用意されています。 AR（反射防止）コーティングは、紫外線（UV）、可視光、赤外線（IR）の反射率を低下させるために使用できます。 直角プリズムは、UVヒューズシリカ、N-SF11、フッ化カルシウム（CaF2）、ゲルマニウム（Ge）、シリコン（Si）、セレン化亜鉛（ZnSe）などの他の基材でも製造できます。
