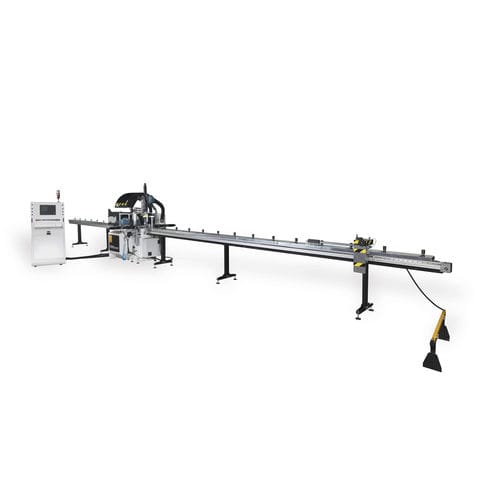

形材加工ライン MARLIN TFF

穿孔CNC

MARLIN TFF - 切断、穴あけ、タッピング用CNC 最大の柔軟性。コンパクトで安全です。穴加工、ザグリ加工、タッピング加工のために、チルト可能な多軸ユニットを取り付けることができます。ユニットの手動による位置決め排気装置の接続 本機は4つのユニットで構成されています。 1 - 手動バーローディングユニット プロファイルをクランプするグリッパーと、手動調整用の装備。 垂直方向：0～210mm 水平方向には0～150mm 1メートルあたり10kgの重量を移動可能 0.22KWのモーターにより、プッシャーの送り速度を1～24mt/1'まで可変可能 積載可能な最大プロファイル長さ6200mm 2 - ドリル＆タッピングユニット 3 - 切断ユニット 水平切断機 カーバイドソーの刃 550 mm ブレードモーター出力：2,2 KW ブレード速度: 2800 rpm プログラム可能な電子制御によるブレードの傾斜角度：20°から160°まで 空圧式ブレードアドバンス 空気圧式水平クランプ1組 垂直方向の空気圧式クランプのペア カッティングエリアの一体型保護 4 - 手動アンローディングとストレージユニット 最大アンロードプロファイル 4000 mm タッチスクリーンPC 電子制御パネル TFT 17インチ Windows 10システム プログラムの可能性 a) ブレードの傾き b) ドリルとタッピング c) プッシャーの送り速度 d) ワークスのリスト
