PCI Express変換器 カード

I/OFPGA

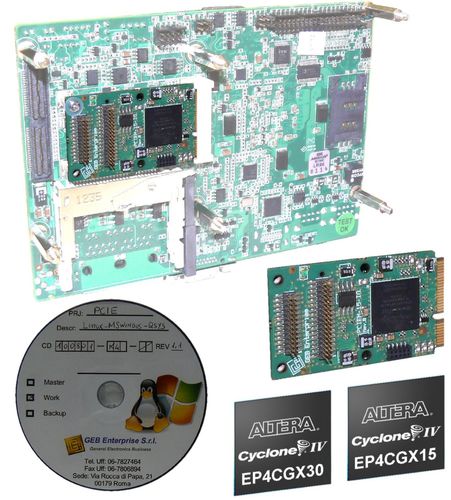

GEB企業によって高められる小型PCIe板はあなたのSBCまたはMINI-ITXのマザーボードの強力な入力/出力およびDSPの機能を加えること容易に作る。 それはそれに適用の多くの分野の装置のための理想を、electromedicalのような、オートメーション、ソナー、meteoのレーダー、性能および誤り率の分析、ビデオおよびデータプレーヤーおよびレコーダーする安価でFPGAのプログラム可能で高い帯域幅入力/出力およびDSPの機能を加える。 DMAおよびPCのシステムメモリを使用して約250 Mバイトか秒までデータ・ストリームを貯えるか、またはリコールするべきでDSPの機能のmemorylessデータプレーヤーかレコーダーを造ることを割り当てる。 標準的な小型PCIeの形式要素は多くの種類の適用にとって理想的である、IntelガリレオおよびAdvantech MIO-5250のような多くの密集したPCのマザーボードにある。 PCIEM-15-IOは利用できる接続されたPCIeのターゲットインターフェイス、29440LEの1080Kbits RAM、4xPLLs、80xMultiplyersを作るAltera CycloneIV-GX EP4CGX30BF14C6N FPGAを催す。 入力/出力のコネクターは、53の入力/出力FPGAピンおよび3個の時計を引き出して、水平なベルト寄せまたはADC/DACのような前部分板を、インターフェイスさせる。 2 MバイトのRAMモジュールはまた割り当てるそれらで重大な割り込みを扱うためにNIOSII CPUを使用するために催すことができる。 Altera用具を使用して、一部は開発のキットの中で供給された構造を前作成し、Altera自由なIPの数時間以内に完全な習慣FPGAシステムを造れる。 MS WindowsおよびLinuxの運転者は、読み書きにできる入力/出力の記録、扱う割り込みを、管理する仮想記憶装置のDMAを。 デモおよび例プログラムはまた利用できる。
