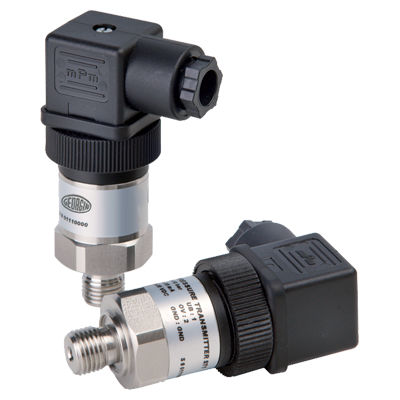

相対圧力トランデューサー SR2

セラミック歪みゲージピエゾ抵抗型

バージョン：相対圧 テクノロジー: "セラミック支持体上の厚いホーロー歪みゲージ "ピエゾ抵抗素子セル 出力: 「0-10Vdc オプション "プロセス接続時のリストリクター "特殊な電気接続 機能 堅牢で安価、かつ優れた繰返し精度を必要とする工業用トランスミッタです。 検出部 SR1型 セラミック製厚膜ひずみゲージ SR2型 ピエゾ抵抗膜方式 相対レンジ ご要望に応じて -1...0 ～ -1...24 bar および特殊スケール 過圧制限 表裏を参照 LoadR(Ω)=(Usupply-8V)/0.02ARL>5KΩRL>10KΩ 逆極性に対する保護. 最大グローバルエラー≤1％FS 非直線性（BFSL）≤ EN61298-2 に従って ± 0.5% FS ゼロの偏差 ≤ ± 0.5% 標準スケール ≤ ± 0.8% FS 温度ドリフト 1% (代表値) 0～80°C 2.5% max フルスケール 長期ドリフト ≤ 0.2% FS（EN61298-2に準拠 応答時間 < 4ms ハウジング ステンレススチール 最大16 barまで排気可能 プロセス接続 316L ステンレススチール 1/4 "BSPMを標準装備 (その他：裏面参照） 接液部 SR1モデル 316L ステンレス製+ セラミック＋バイトンガスケット SR2型 316L ステンレス製ダイヤフラム＋バイトンガスケット 保護等級 IP 65 電気接続 EN 175301-803 ケーブル Ø4～6 mm用 代用値 ≈ 3.7 mA または ≈ 25 to 27 mA ストレインゲージ破損時 エミッションおよびイミュニティ EN 61326group 1 - Class Bに準拠、産業用アプリケーション向け 適合性 EMC 2004/108/CE PED 97/23/CE RoHS 2011/65/CE
