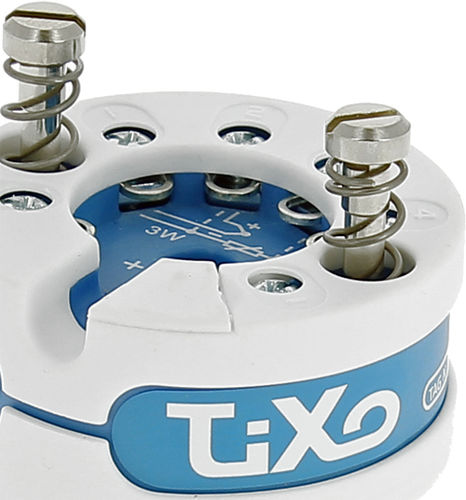

温度変換器 TiXo3

4-20 mAHARTプログラム可能

入力抵抗センサー、TC、抵抗、電圧 出力4-20mA ガルバニック絶縁1500V AC 精度<0.1% F.S.または<0.5°C モデル標準およびATEX PC（マイクロソフト・ウィンドウズのみ）とHARTプロトコルによる設定 EC型式試験証明書番号 INERIS 08ATEX0004X & 08ATEX3002U ATEX分類 Ex ia IIC T6/T5/T4 Ex iaD 20 T85/T100/T135 °C II 3 G Ex nA II T6/T5/T4 機能 RTD100、RTD1000、Ni100、Ni1000または熱電対による温度計測の変換 - リニアな抵抗変化の変換（レベルセンサーまたはバルブから） - 電圧（mV）およびオーミック計測 これらのコンバーターは主にヘッドマウント製品で、爆発性雰囲気（コード化参照）に設置することが認定されています。 電気データ 入力 プログラム可能（裏面参照） 電源 標準モデル 10V ...30 Vdc ATEXバージョン 10V ... 28 Vdc ガルバニック絶縁 1500V CA 精度 ≤ 0.1% F.S. または ≤ 基準精度（裏面参照）最重要値による 負荷抵抗 (Vsupply-10) / 0.0215 Ω 短絡または断線検出： 設定可能 3.5 mA～21.5 mA（NAMUR NE43） ウォームアップ時間 5分 応答時間 < 2 s ドリフト 電圧供給 ≤ 0.01% Vsupplyの0.1%の変動に対するループ内電流の0.01 温度 ≤ 精度の 10% / 度 CJCによる誤差 0℃のコールドジャンクションの場合、1.5倍の基準精度が加わる ライン抵抗の影響 RTD100 2線式* / 3線式** 2.5°C/ Ω RTD1000 2線式* / 3線式** 0.25°C/ Ω Ni100 2線* / 3線** 2°C/ Ω Ni1000 2線式* / 3線式** 0.2°C/ Ω
