加速度計用データ取り込みシステム

地震学振動マルチチャンネル

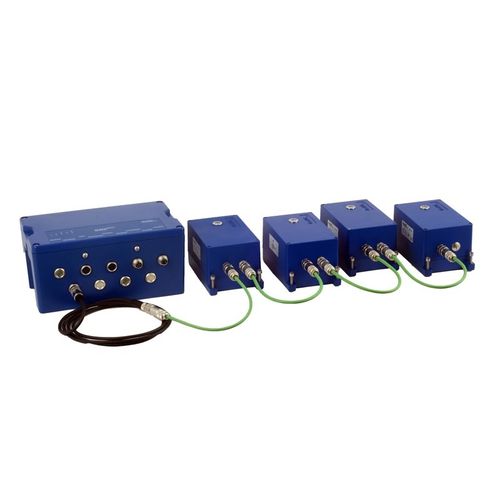

GeoSIGデジタルセンサーシステムは、長距離に複数の測定点を配置する必要がある状況で、費用対効果が高く、実用的な設置の要件に対応するために開発されました。 このシステムはGMSplusDレコーダーとAC-7xDまたはAC-4xDデジタル加速度ピックアップで構成され、オプションでアナログセンサーを追加することもできます。各デジタル加速度ピックアップは、1本の費用対効果の高いCat5Eケーブルを通して、正確かつ効率的にデジタルデータをGMSplusDに転送します。 最大4台のデジタル加速度ピックアップ(AC-7xD / AC-4xD)を合計1,000mのGMSplusDに接続することが可能です。 さらに、内部または外部のアナログセンサを同じGMSplusDに接続し、監視チャンネル数を15に増やすことができます。 様々なタイプの GeoSIG アナログセンサーを内蔵または外部接続することができ、最大 4 つのデジタルセンサーを GMSplusD に外部接続することができます。内蔵センサーの場合、レベリングはGMSplusDのベースプレート上で3本のレベリングネジを使って行います。ベースプレートは設置時にボルト1本で取り付けられる。すべての外部センサーは、レベリングネジを使用したボルト1本での取り付けを内蔵しています。
