縦型地音機 BHG-2

横型

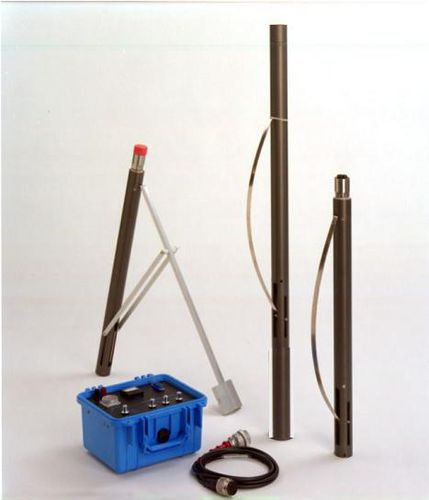

Geostuffは、ウォールロックボアホールジオフォンの選択を提供しています。 モデルBHG-2（写真の右側）には、X-Y-Z方向の3成分ジオフォンが含まれています。 外径は47mm（1.85インチ）で、スケジュール40の2インチのプラスチックパイプ内に収まるほど小さいです。 クランプ機構は、直流電動モータで圧縮された堅牢なスチールスプリングです。 破損するゴム製のブラダーやチューブが漏れることはなく、操作は深さとは比較的独立しています。 BHG-2モデルは、500メートルの深さに使用されています（詳細は工場を参照）。 標準的な受音素子は、高出力、15 Hzの固有振動子は、ツール垂直または水平で動作することができます。 素子はまた、10、14、28、または40 Hzの固有周波数で利用可能です。 BHG-3（写真、中央）には、3つのジオフォン要素に加え、フラックスゲートコンパス、水平ジオフォンを自動的にお好みの方位角に回転させるサーボ機構が含まれています。 BHGC-1コントローラが利用可能です。 このユニットは、クランプ機構とコンパスに電源を入れ替え、測地電話信号を標準的な地震グラフに向けます。 クランプ機構は、導体の2つの下に送られた電力によって作動するDCモータによって作動される。 極性は逆になり、クランプが解放されます。 表面コントローラは、クランプ機構に電力を供給し、ジオフォンの信号を標準的な地震計器に接続します。 BHGC-1bコントローラは1つのジオフォンを動作させ、BHG-4コントローラは最大4つの別々のジオフォンを動作させることができます。 コントローラには、長さ200メートルまでのケーブルで24ボルトのDC電源が必要です。長いケーブルの場合は、それ以上の電圧が必要です。
