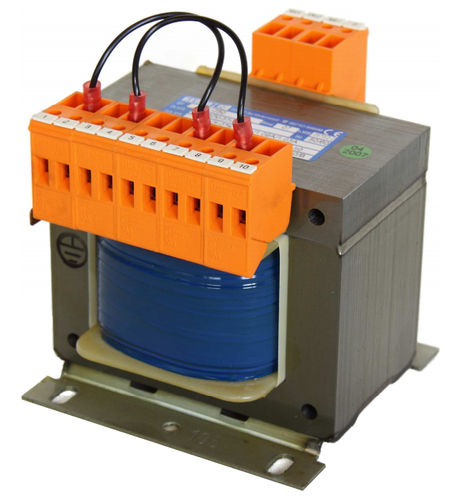

電源変圧器 SEU series

注型樹脂プリント基板用合板

制御電力変圧器は、制御回路を供給するために使用されます。 これらのアプリケーションはDIN VDE 0570/2-2で規定されており、5つ以上の電磁動作コイルを備えた制御回路に制御電力トランスの使用を推奨しています。 制御変圧器を備えた電源には、さまざまな主電源電圧への簡単なマッチングなど、多くの利点があります。 制御ネットワークの短絡電流は、使用中の機器に対してサポート可能なレベルにとどまります。 VDE 0570/2-2で指定された電圧テストでは、制御回路内の装置はテスト電圧を受けません。 制御電圧と異なる電圧（例：24V）は、制御電力トランスのタップポイントを介して生成することができます。 流通ネットワークで発生する電圧ピークは、制御回路内の機器に影響を与えません。 制御回路は、ネットワークの種類に関係なく接地または発掘することができます。 制御電力変圧器は、VDE 0550 part 3に従って別個の一次巻線と二次巻線で製造されています。 SETシリーズでは、クリアランス、沿面距離、テスト電圧はVDE 0570/2-2に準拠しています。 過負荷や短絡から保護するために、適切な措置を講じる必要があります。 ユニバーサル制御パワートランスの VDE 0570/2-2/IEC61558/2-2 •電源範囲100〜1000VA •シェルタイプの変圧器 •周波数50/60Hz •入力電圧は200〜220-240-360-380-420-440-460-500-550V •出力電圧は230 V± 5% •その他の出力配置別の電圧 •追加の推奨電圧は110V、42V、および24Vです •ベースブラケット取付
