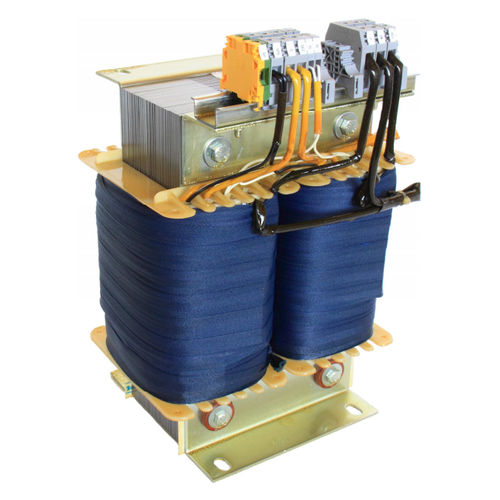

絶縁変圧器 GMTE series

注型樹脂単相床置き

絶縁変圧器は、誤って接地された部品と生きている部品に同時に触れたことによる危険性を低減するために、回路の電気絶縁に使用されます。 絶縁変圧器は、保護対策「保護分離」を満たすために使用することができます。 接続された機器は、電源ネットワークから安全に隔離されており、接地してはいけません。 絶縁トランスは、DIN/VDE 0570/2-4/IEC61558/2-4パート1に準拠しています。 公称値は以下の通りです： •入力電圧：1000 V •周波数：500 Hz •出力電圧：1000 V（無負荷および負荷） •電源： o単相変圧器：25 kVA o三相変圧器：40 kVA 絶縁変圧器は、それらを区別するために記号でマークする必要があります他のアプリケーション用の変圧器。 単相絶縁トランスを VDE 0570/2-15/IEC61558/2-15 の一次巻線と二次巻線間の保護巻線。 絶縁を監視するための対称接続を備えたセカンダリ。 •電力範囲 3.15 — 8 kVA •主電源電圧 とのマッチングのために± 5% タップ付き •周波数 50/60 Hz •出力 230 V (センタータップ付き) •回路li0 •インピーダンス電圧 3% •無負荷電流Io < 定格電流の 3% •突入電流サージ最大 12 x IN •絶縁クラス ta=40°C/B •サーモスタット電流許容されない加熱の場合の音響信号または視覚信号用のスイッチ •保護クラスI •保護のタイプ IP00 •（IP23までの設置に適しています）
