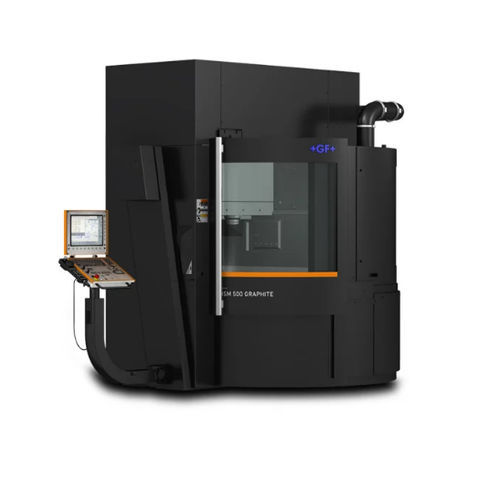

3軸フライス盤 Mikron Graphite series縦型HSK-E4068ツール
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- HSK-E40
- ツールステーション数
- 36ツール, 68ツール
- 応用
- グラファイト用
- その他の特徴
- 高速, コンパクト, 高精度
- X軸移動距離
500 mm
(19.69 in)- Y軸移動距離
240 mm, 450 mm
(9.45 in, 17.72 in)- Z軸移動距離
350 mm, 360 mm
(13.78 in, 14.17 in)- 回転速度
30,000 rpm, 42,000 rpm
(188,496 rad.min-1, 263,894 rad.min-1)- 出力
13.5 kW
(18.35 hp)- X軸の移動速度
42,000 mm/min, 61,000 mm/min, 100,000 mm/min
(28 in/s, 40 in/s, 66 in/s)- Y軸の移動速度
42,000 mm/min, 61,000 mm/min, 100,000 mm/min
(28 in/s, 40 in/s, 66 in/s)- Z軸の移動速度
42,000 mm/min, 61,000 mm/min, 100,000 mm/min
(28 in/s, 40 in/s, 66 in/s)- 最大テーブル積載量
120 kg, 200 kg
(265 lb, 441 lb)- 総重量
6,000 kg, 6,800 kg
(13,227.74 lb, 14,991.43 lb)- 全長
2,450 mm, 2,490 mm, 3,345 mm
(96.5 in, 98 in, 131.7 in)- 全幅
2,040 mm, 3,000 mm, 3,670 mm, 3,925 mm
(80.3 in, 118.1 in, 144.5 in, 154.5 in)
詳細
メクロングラファイトシリーズは、グラファイト加工専用の高速フライス加工機シリーズです。GF MS は、専用の 3 軸グラファイトマシンとの組み合わせで、過酷な高速フライス加工における経験から、ドライグラファイトフライス加工に最適なソリューションを提供します。独自の設計により、クリーンでドライなウェット加工を実現し、高精度、表面品質、ダイナミックな加工を実現します。
Step-Tec Spindleの42,000 rpm最大動作速度により、最高の精度と最高の表面品質が得られます。グラファイト生産時間は、スピンドルの短いランアップ時間とブレークイン時間で短縮されます。スピンドルの寿命は、ベアリングのオイル・エア潤滑により延長される。
クリーンな機械加工
グラファイトパッケージでグラファイトの切断の難しさを克服: 本機リニア軸は保護されています。すべてのリニア軸は、自動中央グリース潤滑により潤滑され、強力な真空によってグラファイトの粉塵を確実に除去します。
